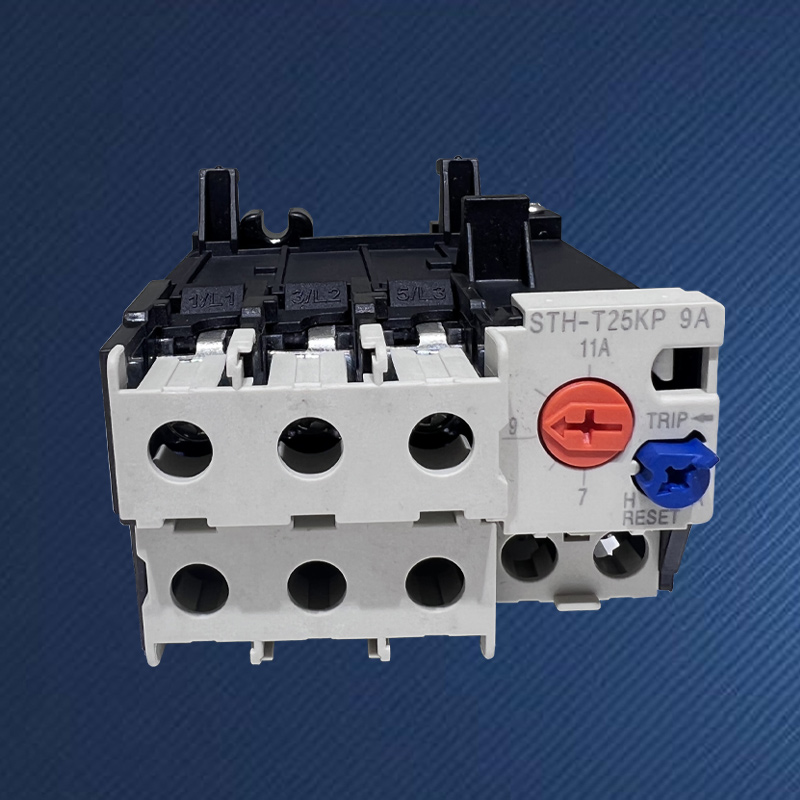

TH-T25KP サーマルリレー

SPX TH-T25KP サーマルリレーを選ぶ理由?

複雑な産業現場では、モーターの動作条件が大きく変化するため、定格電流、始動負荷、周囲温度などの要因により、保護装置には高い適応性と調整性が求められます。 SPX cuatomized TH-T25KP サーマル オーバーロード リレーは、固定仕様のコンポーネントではなく、構成可能なモーター保護プラットフォームです。中心となる設計コンセプトは、エンジニアが広範な連続電流調整、優れた温度補償、強化された機械構造を通じて各モーターの実際の動作条件に基づいて保護パラメータを「調整」できるようにすることで、特に重負荷の始動、断続的な動作、または環境の変化などの困難な状況に適した、「適用可能」から「最適」への保護アップグレードを実現します。

在庫のTH-T25KPサーマル過負荷リレーは、固定モデルをはるかに超える広範囲の継続的に調整可能な電流を提供します(10アンペア以上から数百アンペアの完全な範囲をカバーするなど)。ユーザーはノブを回転させることで動作電流をモーターの定格電流値に連続的かつ正確に設定でき、保護特性の最適なパーソナライズされたマッチングを実現します。

通常、クラス 10 およびクラス 20 (またはそれ以上) のオプションまたは切り替え可能な機能が装備されており、ユーザーはモーターが標準始動か重負荷始動かに応じて、適合するトリップ曲線を柔軟に選択でき、始動時の衝撃やトリップを回避し、ローターの過負荷がロックされた場合に迅速な保護を確保できます。

TH-T25KP サーマルリレーは、高度な環境温度補償機構を備えており、-20 °C ～ +60 °C (またはそれ以上) の環境温度範囲内で安定した保護特性を維持し、環境温度の変化による通常のリレーの保護の早まりまたは遅れによって引き起こされる「季節病」を回避します。

独立したベース設置を採用しており、直接プラグではなく標準配線端子を介してコンタクタに接続されます。この設計は、配線の柔軟性が高く、放熱機能が強力で、個別のメンテナンスや交換が容易という利点があり、要求の高いキャビネット設計に最適です。

標準の常閉 (NC-97/98) トリップ接点に加えて、通常は独立した常開 (NO-95/96) および常閉 (NC-97/98) 信号接点の追加セットが提供されており、これを使用して回路トリップおよびリモート警報表示を制御し、複雑な制御および監視要件を満たします。

フレーム(A)	STH-T18(TH-T18)				STH-T25(TH-T25)				STH-T50(TH-T50)
スイタビエACコンタクタ	S-M10/12				S-M20/25				S-M35/50
補助接点構造	手動または自動復帰
調整範囲選択(A)	選択(A)		調整範囲(A)		選択(A)		調整範囲(A)		選択(A)	調整範囲(A)
	0.24A		0.2～0.32		1.3A		1～1.6		29	24~34
	0.35A		0.28～0.42		1.7A		1.4～2.0		35	30～40
	0.5A		0.4～0.6		2.1A		1.7～2.5		42	34～50
	0.7A		0.55～0.85		2.5A		2~3
	0.9A		0.7～1.1		3.6A		2.8～4.4
	1.3A		1～1.6		5A		4～6
	1.7A		1.4～2.0		6.6A		5.2~8
	2.1A		1.7～2.5		9A		7~11
	2.5A		2~3		11A		9~13
	3.6A		2.8～4.4		15A		12~18
	5A		4～6		19A		16～22
	6.6A		5.2~8		22A		18~26
	9A		7~11		29A		24~34
	11A		9~13		35A		30～40
補助接点構造	1a1b(1NO+1NC)
外形と取付寸法
	タイプ				L	W	H	φD
	TH-T25				63	51	81	4.5
