モルデdケースサーキットブレーカー(MCCB) は、電気システムを過負荷、短絡、および機器の損傷から保護する上で重要な役割を果たします。この詳細なガイドでは、モールドケースサーキットブレーカーがどのように動作するか、その主要なコンポーネント、性能特性、および産業、商業、インフラストラクチャのアプリケーション全体で広く使用されている理由について説明します。この記事では、エンジニア、請負業者、意思決定者が最新の電気安全基準に沿った情報に基づいた選択を行えるよう、適切な MCCB の選択方法、MCCB と他の回路保護デバイスの比較、およびよくある質問への回答についても説明します。

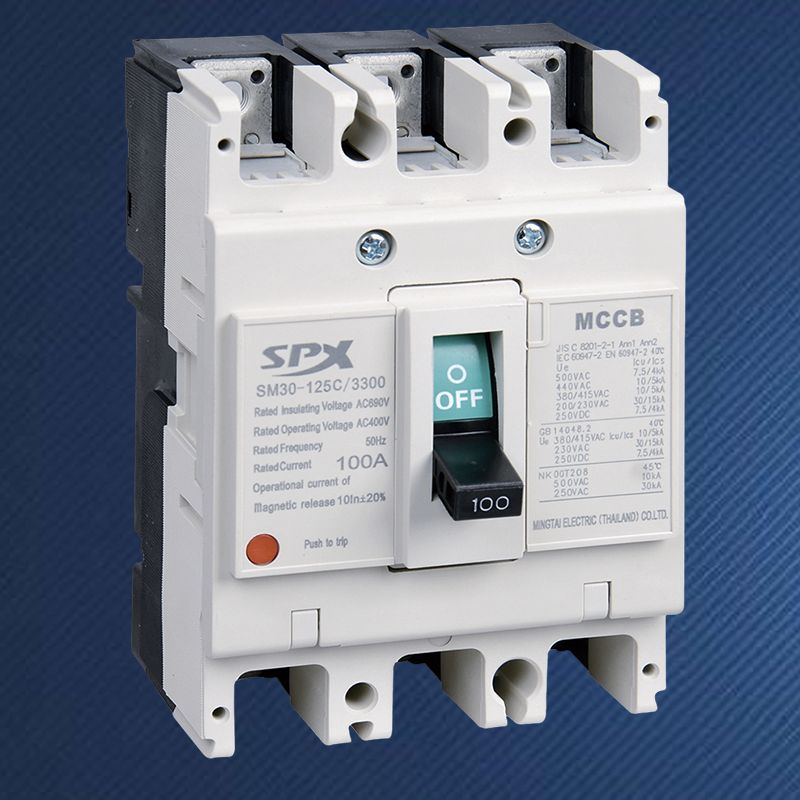

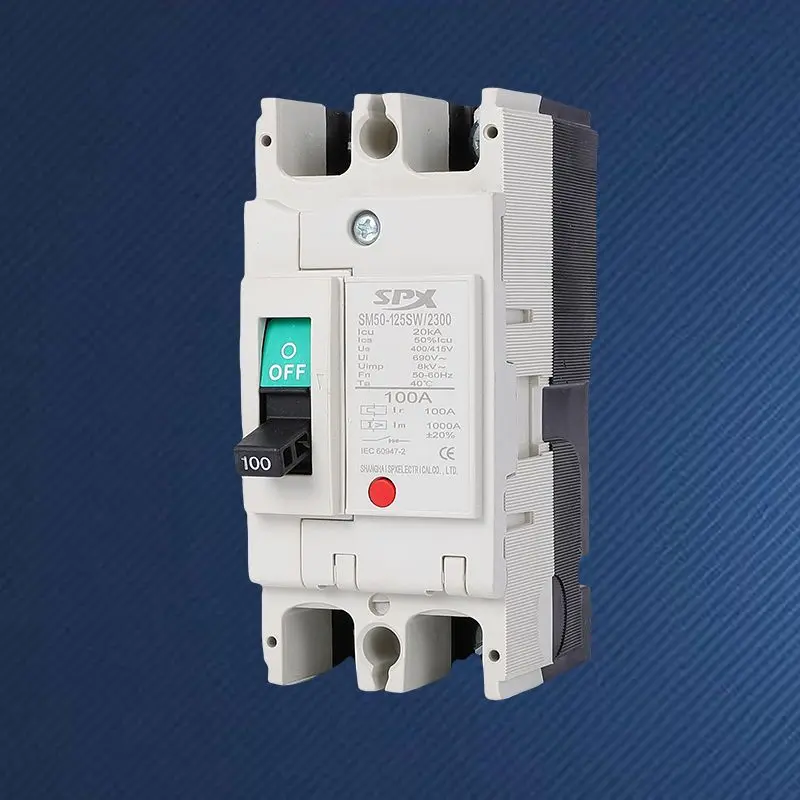

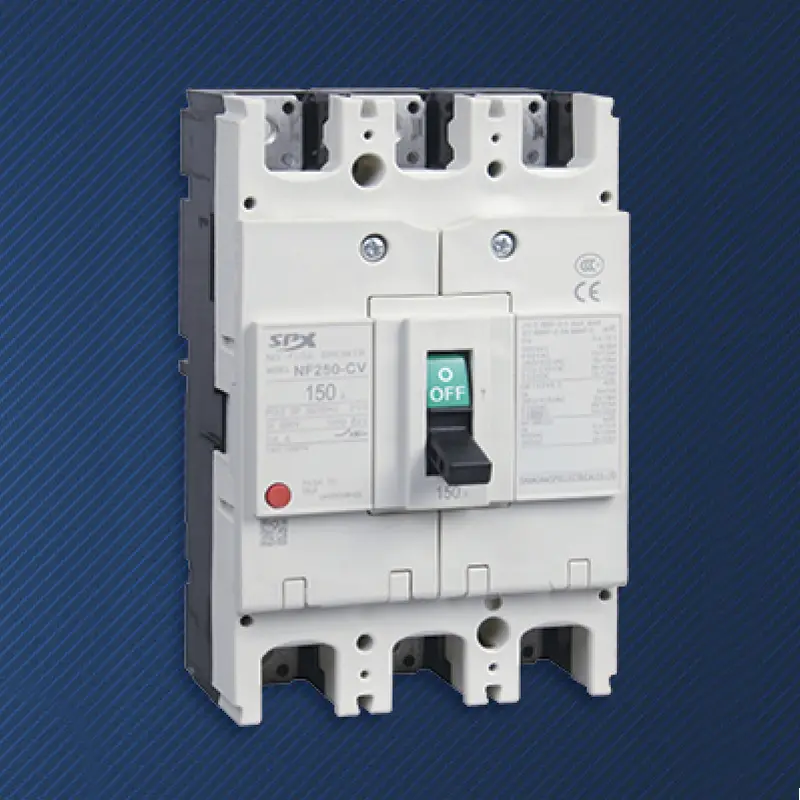

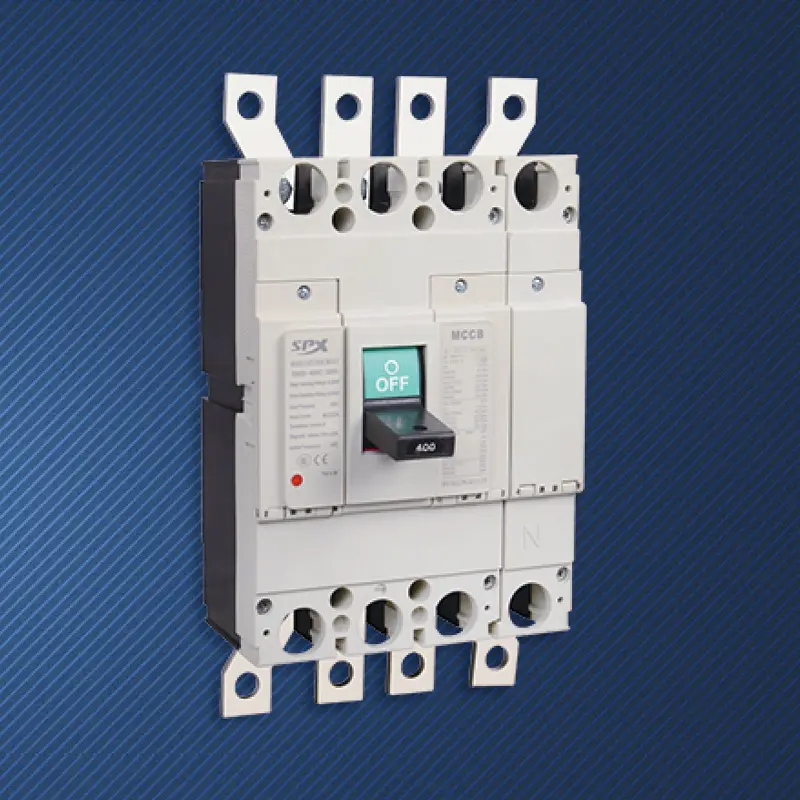

モールドケースサーキットブレーカーは、異常な状態が発生したときに電流の流れを自動的に遮断するように設計された低電圧電気保護デバイスです。 MCCB は耐久性のある絶縁成形ハウジングに収められており、通常定格 100A ～ 2500A の回路に信頼性の高い保護を提供します。
小型サーキットブレーカーとは異なり、モールドケースサーキットブレーカーは、より高い電流定格とより要求の厳しい環境向けに設計されています。業界の参考資料によると、SPXモールドケースサーキットブレーカー仕様の MCCB は、調整可能なトリップ設定、堅牢な構造、高い遮断容量により広く採用されています。
配線用遮断器は、電気回路を流れる電流を継続的に監視します。通常の状態では、ブレーカーは電流を中断することなく通過させます。異常な電流レベルが検出されると、内部のトリップ機構が作動して回路が開きます。
MCCB は、次の 2 つの主要な障害状態に対応するように設計されています。
配線用遮断器の内部構造を理解することは、その有効性と信頼性を説明するのに役立ちます。
| 成分 | 関数 |
|---|---|
| 成形絶縁ケース | 機械的保護と電気絶縁を提供します |
| 連絡先 | 電流の流れを伝え、遮断する |
| サーマルトリップユニット | 過負荷状態を検出します |
| 磁気トリップユニット | 短絡に即座に対応 |
| アーク消火室 | 電気アークを安全に消散します |
過負荷は、電気機器が時間の経過とともに回路が処理できるように設計されている以上の電流を消費するときに発生します。モールドケース回路ブレーカーは、熱トリップ機構を使用してこのシナリオから保護します。
電流が増加すると、MCCB 内の熱素子が加熱します。過剰な電流が続くと、熱によりバイメタル ストリップが曲がり、ブレーカーが作動します。この遅れた応答により、一時的なサージによって不必要な中断が発生することがなくなります。
短絡は最も危険な電気故障の 1 つであり、火災、機器の損傷、重大な安全上の危険を引き起こす可能性があります。ノーヒューズ回路ブレーカーは、このリスクに対処するために磁気トリップ ユニットを使用しています。
急激なサージ電流が発生すると、MCCB 内に発生する磁界によりトリップ機構が瞬時に作動します。ブレーカーはミリ秒以内に開き、障害エネルギーを制限し、下流の機器を保護します。

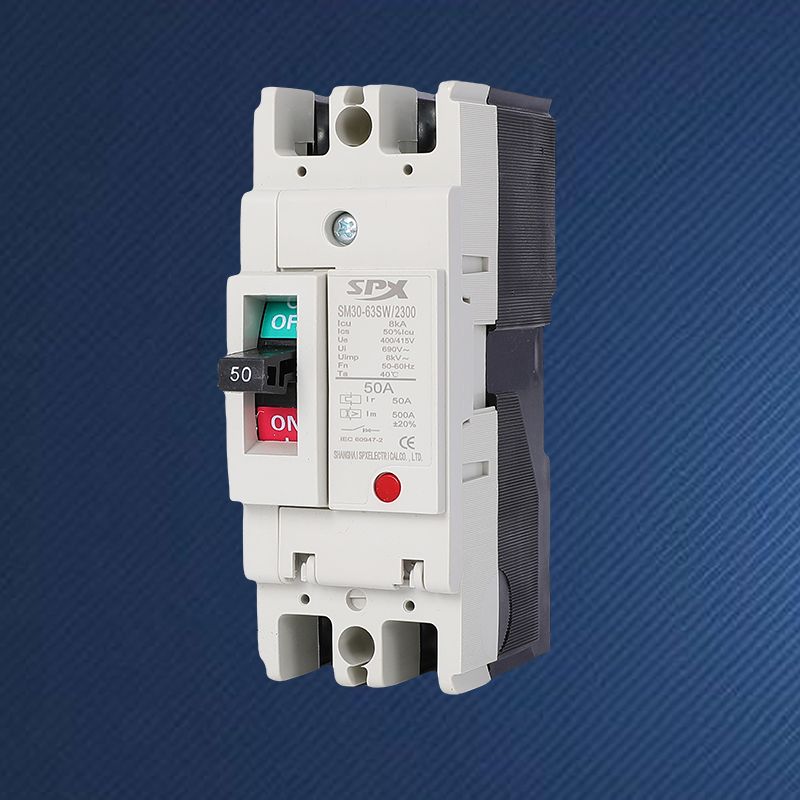

SPX などのメーカーは、長期的な動作安定性を維持しながら、厳しい産業要件を満たすモールドケースサーキットブレーカーを設計しています。
モールドケースサーキットブレーカは、次のような幅広い分野で使用されています。
正しい MCCB を選択するには、いくつかの技術的要素を評価する必要があります。
信頼できる製品ドキュメントと経験豊富なサプライヤーに相談することで、最適な保護とシステムの信頼性が保証されます。
| デバイスの種類 | 電流範囲 | 代表的な用途 |
|---|---|---|
| MCB | 最大125A | 住宅および軽商業用 |
| MCCB | 100A～2500A | 産業用および商業用 |
| ACB | 2500A以上 | 主要な流通システム |
モールドケースサーキットブレーカの主な目的は、動作の安全性を確保しながら電気回路を過負荷や短絡から保護することです。
はい、多くのモールドケースサーキットブレーカーは調整可能なトリップ設定を備えており、システム要件に合わせた正確な保護が可能です。
適切な設置とメンテナンスを行えば、MCCB は要求の厳しい環境でも長年にわたり確実に動作できます。
絶対に。モールドケースサーキットブレーカは、インバータや配電線を保護するために、太陽光発電、風力発電、エネルギー貯蔵システムで広く使用されています。
モールドケースサーキットブレーカーは、現代の電気システムに不可欠なコンポーネントであり、過負荷や短絡に対する信頼性の高い保護を提供します。堅牢な設計、適応性、実証済みのパフォーマンスにより、業界全体で好まれる選択肢となっています。
高品質のモールドケースサーキットブレーカを評価している場合、またはアプリケーションに合わせた専門家の指導が必要な場合、SPX はお客様のプロジェクトをサポートする準備ができています。詳細な仕様、専門家の推奨事項、またはカスタマイズされたソリューションについては、お気軽にお問い合わせください。お問い合わせより安全で信頼性の高い配電に向けて次の一歩を踏み出しましょう。
-
