3極2素子サーマルリレー

三相モーター保護の分野では、中核機能とコストの最適なバランスをいかに実現するかが永遠の工学的テーマです。中国 SPX 3 極 2 素子サーマル オーバーロード リレーは、このコンセプトの代表的な製品です。これは機能の妥協ではなく、三相負荷が比較的バランスが取れており、欠相保護の感度要件が標準レベルである幅広いアプリケーション シナリオを目的とした高度な「設計の最適化」です。 2 つのコンポーネントの熱結合効果を巧みに利用して三相電流の異常を検出することで、信頼性の高い過負荷保護を維持しながら構造を簡素化し、ファンやポンプなどの多数の標準機器にコスト効率の高い保護オプションを提供します。

特徴：

モーターの三相回路の 2 つの相 (L1 と L3 など) に 2 つの発熱体が直列に接続されています。モーターが過負荷になると、これらのコンポーネントを流れる電流が増加し、発生する熱により対応するバイメタル プレートが曲がります。
2 枚のバイメタル プレートの変形は、共通の差動レバー機構を通じて合成されます。 1 つまたは 2 つの相の過負荷によって生じる熱の影響は蓄積され、最終的にはトリップ機構の動作を駆動します。三相平衡過負荷の場合、保護応答は基本的に 3 極 2 素子サーマル過負荷リレーと同じです。
これが最も基本的な違いです。欠相（L2 相断線など）が発生した場合、2 要素リレーは 2 相（L1 および L3）の電流を上昇させることで障害を検出できますが、欠相保護に最適化された 3 要素リレーよりも応答速度が若干遅くなる場合があります。ただし、ほとんどの標準アプリケーションでは、その保護は依然としてタイムリーかつ効果的です。
1 つの発熱体と関連構造を削減すると、材料コストと製造コストが直接削減され、同時に高品質の 3 極 2 素子サーマル オーバーロード リレーのサイズがよりコンパクトになる可能性があります。

アドバンテージ

標準的なポンプ、ファン、コンプレッサーなど、電力システム内の三相平衡負荷の大部分では、過負荷保護性能は 3 要素リレーの性能と変わりません。

合理化された構造により、潜在的な障害点が少なくなります。コアのバイメタルアンチタイムリミット保護メカニズムは依然として強力で、強力な環境適応性、補助電源不要、耐干渉性などのサーマルリレーの古典的な利点を維持しています。

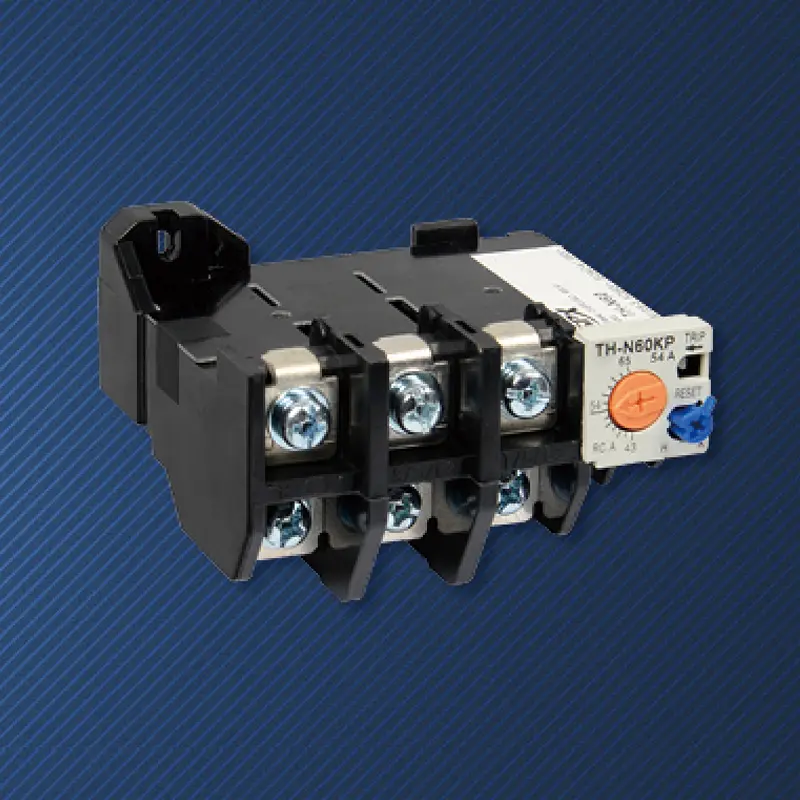

STH-N50 サーマル リレーは S-C50/95 AC コンタクタに適しています

フレーム(A)	STH-N60
スイタビエACコンタクタ	S-C50/95
補助接点構造	手動または自動復帰
調整範囲選択(A)	選択(A)		調整範囲(A)
	15A		12~18
	19A		16～22
	22A		18~26
	29A		24~34
	35A		30～40
	42A		34～50
	54A		43～65
	67A		54～80
	82A		65~93
	95A		85～105
補助接点構造	1a1b(1NO+1NC)

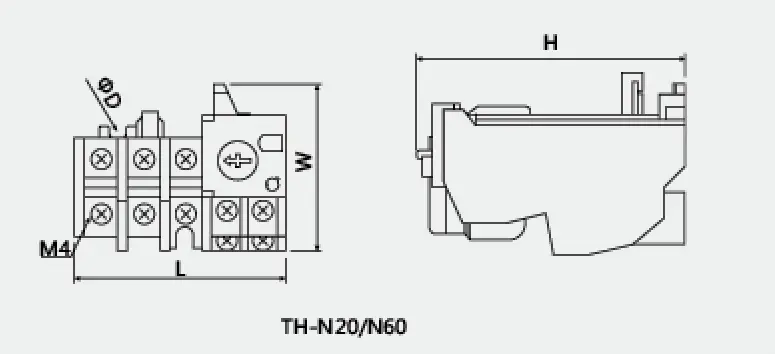

外形と取付寸法
	タイプ	L	W	H	ΦD
	TH-N60	89	57	83.5	4.5
