サーマルリレーモーター保護

モーターの焼損の悲劇は、気づかないうちに継続的に温度が上昇することから始まることがよくあります。 SPX の耐久性のあるサーマル過負荷リレー モーター保護は、この秘密のプロセスの「ターミネーター」です。その役割は単純な電流感知スイッチとは程遠く、むしろ洗練された「熱電アナログ システム」です。内部の各バイメタル部品は、同じ電流下でのモーター巻線の加熱および冷却状態をリアルタイムで再現する校正された「熱モデル」です。外部モデルが熱限界に達したと判断すると、モーターの内部も危険にさらされていることを意味し、保護が直ちに作動します。これは、物理的本質に由来し、損傷に先立つ予防的保護の哲学です。

特徴：

主回路に直列に接続された発熱体は、中間変換や外部電源を必要とせずに、二乗関係 (P=I ² R) で電流を熱エネルギーに直接変換します。これはモーター損失の最も直接的なシミュレーションです。
熱エネルギーにより、特定の配合のバイメタル シートに制御可能な累積的な曲げ変形が生じます。この変数は、時間関数と電流関数の熱積分です。蓄積された変形が機械的に設定された閾値に達すると、解放機構が直ちに作動し、熱エネルギーから機械エネルギー、そして制御信号への信頼性の高い変換が完了します。
モーター絶縁材料の寿命は、温度（「10 度ルール」など）とともに指数関数的に減少します。サーマル過負荷リレーのモーター保護の逆時間特性 (過負荷が大きいほど、動作が速くなります) はこれに完全に一致し、絶縁寿命が急激に低下する臨界点の前に介入します。
卸売用にカスタマイズされたサーマル過負荷リレーのモーター保護は、起動時または短期間のプロセス要件におけるモーターの合理的な過負荷を理解し、許容し、過負荷の程度と時間の積（つまり、「熱蓄積」）が安全しきい値を超えた場合にのみアクションを実行し、不必要なシャットダウンを回避します。

正確な位置決め

最新の電子制御システムでは、さまざまな保護装置が連携して多層防御システムを形成します。
サーキットブレーカー (CB/MCCB) は電力網の守護者であり、短絡などの致命的な障害を解消し、ケーブルとシステム アーキテクチャを保護する責任があります。
モータ保護タイプのサーマルリレーは、モータ本体に密着してガードし、過負荷や欠相による慢性的な熱損傷の脅威に対処します。
周波数コンバータ/ソフトスターターの内部保護は、過電流、過電圧などのプロセスおよびアルゴリズムレベルの保護を提供しますが、その有効性はそれ自身の健全性とパラメーター設定によって異なります。
高品質のサーマル過負荷リレーモーター保護を選択することは、さまざまな原理に基づいた独立した純粋な冗長熱保護層をモーターに追加することを意味し、これは最高レベルのセキュリティの考え方です。

応用

マイニングクラッシャーおよびボールミル;セメント工場のローラー プレスと大型ファンは、衝撃や粉塵の多い環境に対処できるように設計されています。
サーマル過負荷リレーのモーター保護は、建物内の消火ポンプや生活用水ポンプに使用できます。揚水ポンプや汚水処理ブロワーは、公共の安全と暮らしを守るために使用されています。
プラスチック射出成形機および金属加工センターのスピンドルとフィード モーターの保護、およびサーマル過負荷リレー モーターの保護は、装置の中核となる価値と評判を維持します。

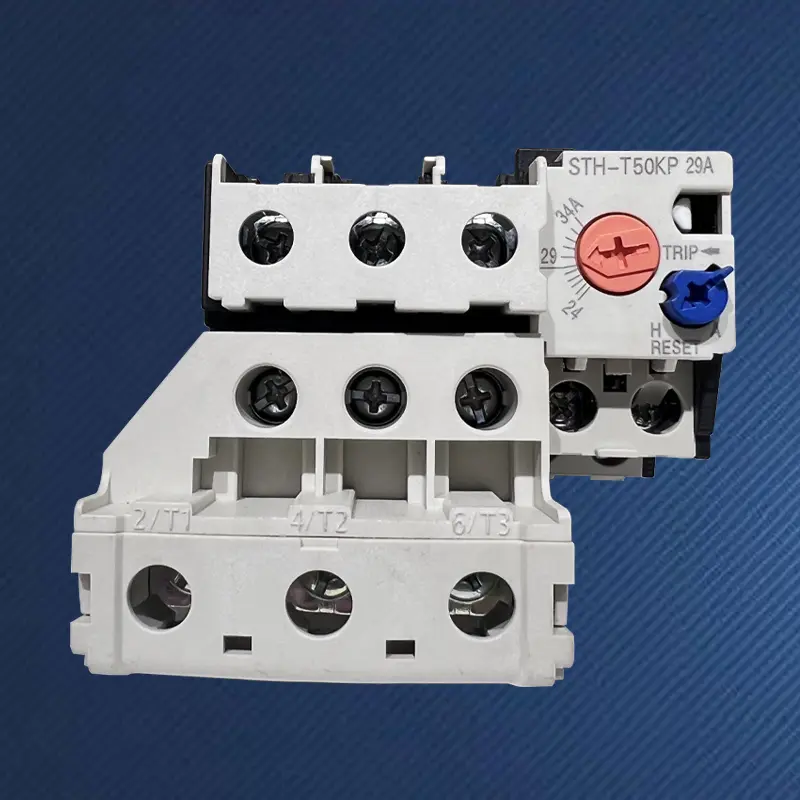

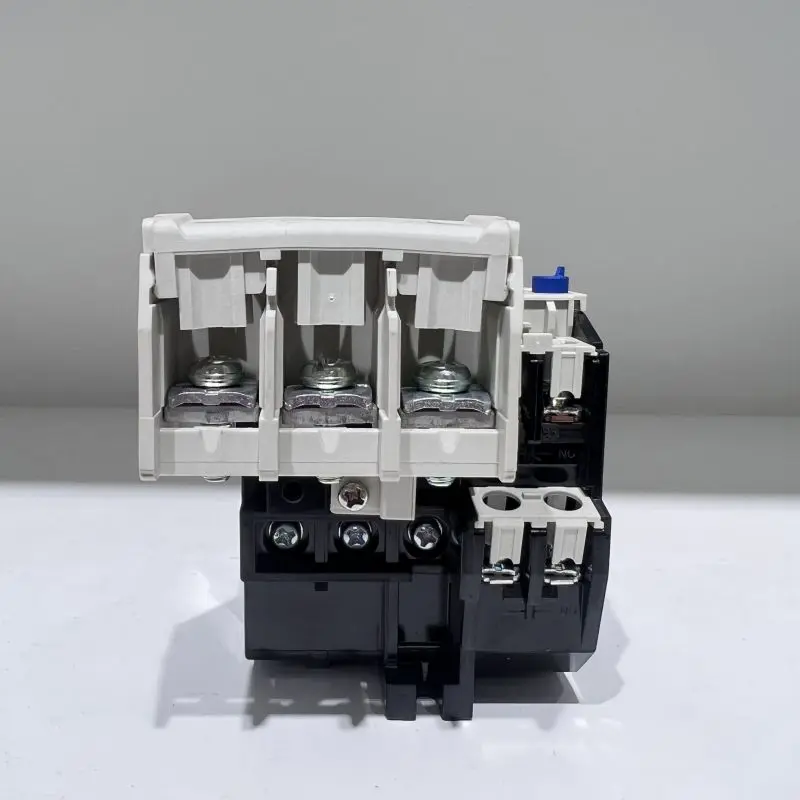

STH-T25 サーマル リレーは、S-M20/25 AC コンタクタに適しています。

フレーム(A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
スイタビエACコンタクタ	S-M10/12		S-M20/25				S-M35/50
補助接点構造	手動または自動復帰
調整範囲選択(A)	選択(A)	調整範囲(A)	選択(A)		調整範囲(A)		選択(A)	調整範囲(A)
	0.24A	0.2～0.32	1.3A		1～1.6		29	24~34
	0.35A	0.28～0.42	1.7A		1.4～2.0		35	30～40
	0.5A	0.4～0.6	2.1A		1.7～2.5		42	34～50
	0.7A	0.55～0.85	2.5A		2~3
	0.9A	0.7～1.1	3.6A		2.8～4.4
	1.3A	1～1.6	5A		4～6
	1.7A	1.4～2.0	6.6A		5.2~8
	2.1A	1.7～2.5	9A		7~11
	2.5A	2~3	11A		9~13
	3.6A	2.8～4.4	15A		12~18
	5A	4～6	19A		16～22
	6.6A	5.2~8	22A		18~26
	9A	7~11	29A		24~34
	11A	9~13	35A		30～40
補助接点構造	1a1b(1NO+1NC)
外形と取付寸法
	タイプ		L	W	H	φD
	TH-T25		63	51	81	4.5
