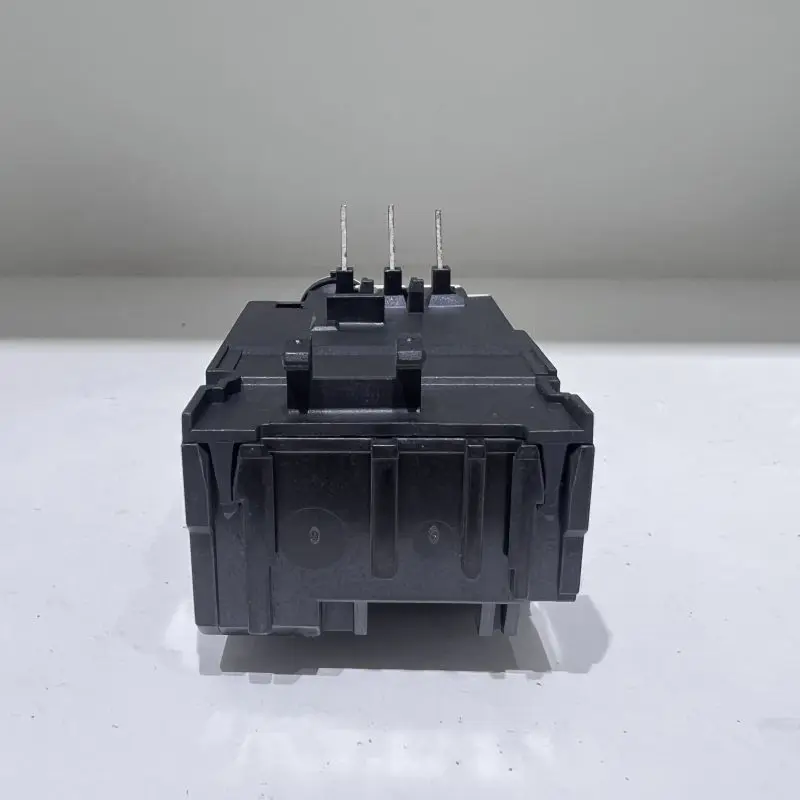

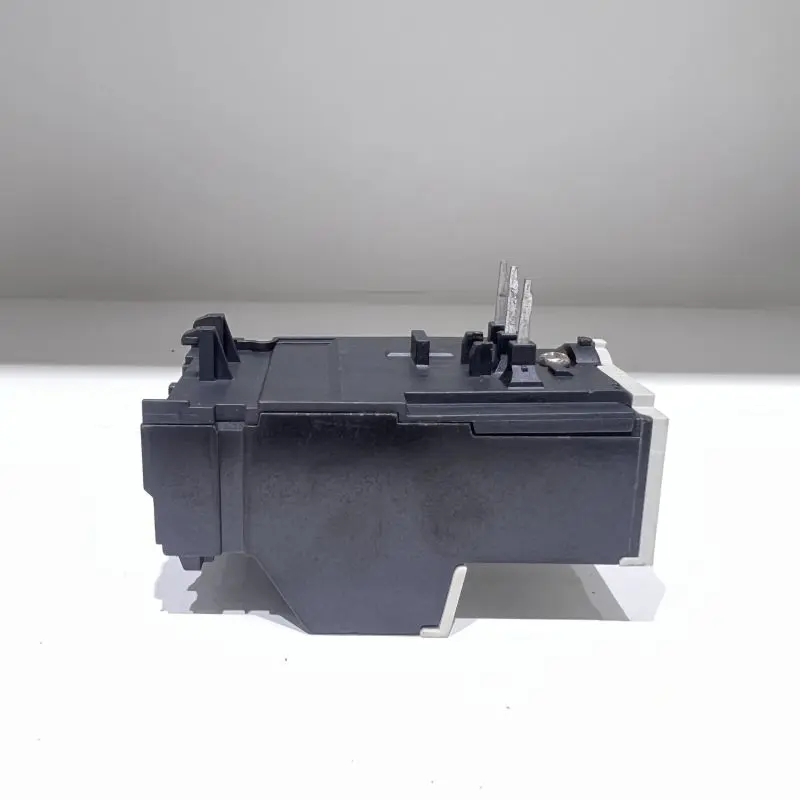

TH-T18 0.35A サーマルリレー

オートメーション機器、精密ドライブ、小型機器には、わずか数百ワットの電力を持つ三相マイクロモーターが多数使用されています。これらのモーターの定格電流は非常に小さく (通常は 1A 未満)、この範囲内の汎用サーマル リレーの保護曲線は、多くの場合、効果的な保護を達成するには十分な精度ではありません。 SPX 耐久性のある TH-T18 0.35A サーマル リレーは、このような小電流アプリケーション向けに設計されたプロフェッショナルなソリューションです。バイメタルシート材料、発熱体、動作機構の小型化・高精度設計により、マイクロモーター専用の保護のギャップを埋め、電流0.35Aでの高感度と安定した保護を実現しました。

特徴：

SPX 工場の高品質 TH-T18 0.35A サーマル リレーは、0.35A 程度の小さな電流によって生成される弱い熱に対処するために、特別な熱機械構造の最適化が施されています。これにより、バイメタル ストリップが十分かつ正確な変形を確実に生成できるようになり、小さな過負荷 (1.1 倍など) の下でも逆時間保護機能が確実に作動し、保護の死角が回避されます。

TH-T18は、マイクロアンペアレベルの電流変動が保護点に影響を与える可能性があるマイクロスケールであっても、精密な製造プロセスを通じて製品間の保護特性の非常に高い一貫性を保証し、標準化されたマイクロデバイスへの大量アプリケーションに適しています。絶妙なサイズで、マイクロACコンタクタ（9A〜12Aグレードなど）に直接接続して超小型のマイクロモータスタータを形成することができ、制御盤内の貴重なスペースを大幅に節約します。

アドバンテージ：

カスタマイズされた TH-T18 0.35A サーマル リレーは、純粋な電気機械保護コンポーネントとして、外部電源を必要とせず、制御システムの電圧変動、高調波、電磁干渉の影響をまったく受けません。また、周波数コンバータやスイッチング電源を使用する複雑なマイクロシステムでも安定して動作します。

動作メカニズムは小さいですが、明確な手動リセット ボタンとトリップ表示サインが装備されており、高密度に設置されたマイクロ コントロール ユニットの状態認識と障害リセットが容易になります。

STH-T18 サーマルリレーは S-M10/20 AC コンタクタに適しています

フレーム(A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
スイタビエACコンタクタ	S-M10/12		S-M20/25				S-M35/50
補助接点構造	手動または自動復帰
調整範囲選択(A)	選択(A)	調整範囲(A)	選択(A)		調整範囲(A)		選択(A)	調整範囲(A)
	0.24A	0.2～0.32	1.3A		1～1.6		29	24~34
	0.35A	0.28～0.42	1.7A		1.4～2.0		35	30～40
	0.5A	0.4～0.6	2.1A		1.7～2.5		42	34～50
	0.7A	0.55～0.85	2.5A		2~3
	0.9A	0.7～1.1	3.6A		2.8～4.4
	1.3A	1～1.6	5A		4～6
	1.7A	1.4～2.0	6.6A		5.2~8
	2.1A	1.7～2.5	9A		7~11
	2.5A	2~3	11A		9~13
	3.6A	2.8～4.4	15A		12~18
	5A	4～6	19A		16～22
	6.6A	5.2~8	22A		18~26
	9A	7~11	29A		24~34
	11A	9~13	35A		30～40
補助接点構造	1a1b(1NO+1NC)

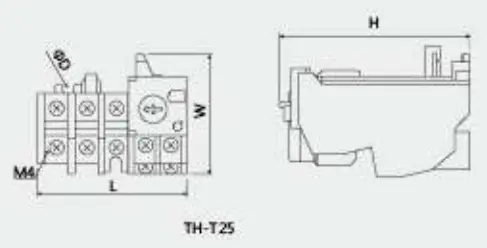

外形と取付寸法
	タイプ		L	W	H	φD
	TH-T25		63	51	81	4.5
