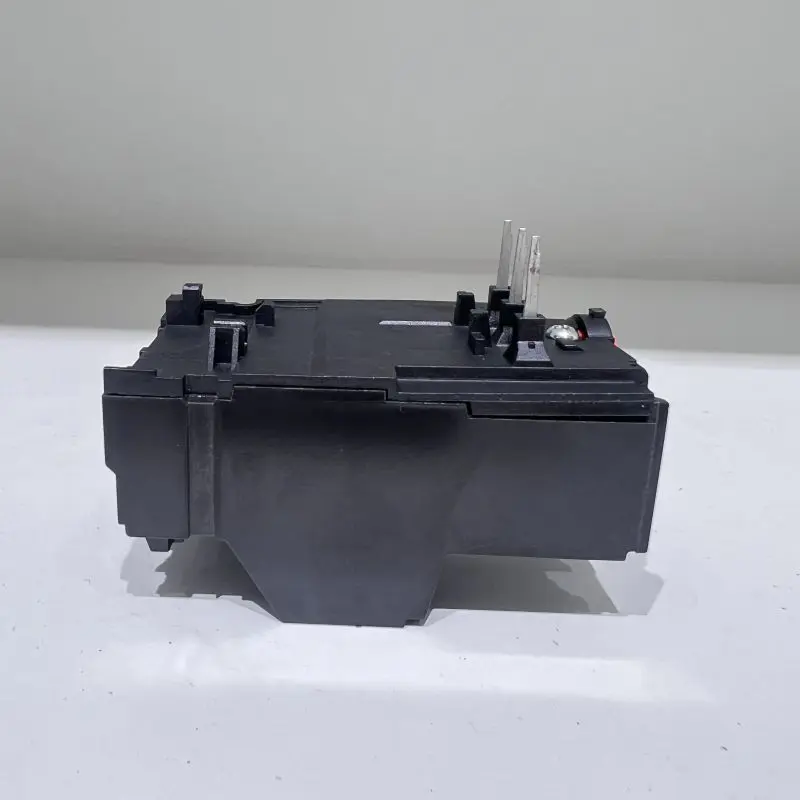

TH-N12 サーマルリレー

産業用配電およびオートメーション制御の分野では、多数の中小型モーターがあり、その保護要件には、精度と信頼性、さらには統合とメンテナンスの容易さの両方が必要です。 SPX 工場の高品質で CE 認定の TH-N12 サーマル オーバーロード リレーは、この広範な需要を満たすように設計された標準化された保護モジュールです。極端なワイドレンジを追求するのではなく、最適化された電流範囲内で高度に成熟した一貫した保護性能を提供します。新しいモータースターターに統合する場合でも、既存システムのメンテナンスや交換に使用する場合でも、TH-N12 は、標準化されたインターフェイスと明確な調整スケールを備えた、安心で信頼性が高く、管理が簡単な保護ソリューションをユーザーに提供します。

特徴

中央の調整ノブには明確な電流値目盛りがあり、モーターの定格電流に応じて視覚的に正確に設定できます。操作は直感的であり、デバッグプロセス中の推測やエラーが減少します。
製品設計には、トリップ インジケータ ウィンドウ (通常は目立つ色の変化) と手動リセット ボタンが備えられており、デバイスの状態が一目でわかるため、迅速な障害診断とシステム回復が可能になります。
SPX 高品質 TH-N12 サーマル オーバーロード リレーは、古典的なバイメタル ストリップの加熱および曲げ原理に基づいており、モーターの熱特性に一致する過負荷保護を提供します。内蔵の差動ガイドプレート機構により、欠相や重大な三相不平衡故障に対するトリップ応答を加速することができます。
通常、TH-N12 サーマル リレーは、同じシリーズまたは指定されたモデルの小型 AC コンタクタに直接プラグインして取り付けるように設計されており、コンパクトで信頼性の高い電磁スタータを形成し、設置スペースと配線時間を節約します。
高品質モデルには、バイメタル ストリップの動作特性に対する周囲温度の変化の影響を軽減する周囲温度補償が含まれており、より広い温度範囲にわたって TH-N12 サーマル オーバーロード リレー保護の安定性が保証されます。
このシェルは、内部の精密機構に基本的な防塵および偶発的な接触からの保護を提供することができ、さまざまな制御キャビネットへの設置に適しています。

主な応用シナリオ

TH-N12 は、信頼性の高い保護と限られたスペースを必要とする中小規模の電力アプリケーションに適しています。
包装機械、小型コンベヤ、ミキサー、ファン、その他の機器のモーター保護。
自動ドア、換気装置、給水ポンプなどを一台で制御
PLCやコントローラの出力側の実行ユニット（コンタクタ）の標準保護アクセサリとして。
TH-N12 サーマル オーバーロード リレーは、広く使用されているユニバーサル モデルで、古いシステムで破損した同じタイプのサーマル リレーを交換するためによく使用されます。

STH-N12 サーマルリレーは S-C10/12 AC コンタクタに適しています

フレーム(A)	STH-N18(TH-N18)		STH-N25(TH-N25)		STH-N50(TH-N50)
スイタビエACコンタクタ	S-C10/12		S-C21/25		S-C50/95
補助接点構造	手動または自動復帰
調整範囲選択(A)	選択(A)	調整範囲(A)	選択(A)	調整範囲(A)	選択(A)	調整範囲(A)
	0.24A	0.2～0.32	1.3A	1～1.6	15A	12~18
	0.35A	0.28～0.42	1.7A	1.4～2.0	19A	16～22
	0.5A	0.4～0.6	2.1A	1.7～2.5	22A	18~26
	0.7A	0.55～0.85	2.5A	2~3	29A	24~34
	0.9A	0.7～1.1	3.6A	2.8～4.4	35A	30～40
	1.3A	1～1.6	5A	4～6	42A	34～50
	1.7A	1.4～2.0	6.6A	5.2~8	54A	43～65
	2.1A	1.7～2.5	9A	7~11	67A	54～80
	2.5A	2~3	11A	9~13	82A	65~93
	3.6A	2.8～4.4	15A	12~18	95A	85～105
	5A	4～6	19A	16～22
	6.6A	5.2~8	22A	18~26
	9A	7~11	29A	24~34
	11A	9~13	35A	30～40
補助接点構造	1a1b(1NO+1NC)

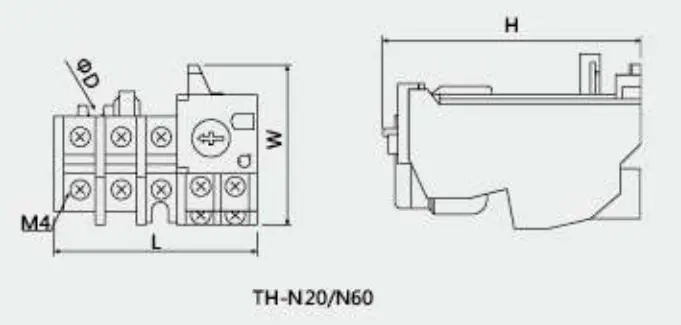

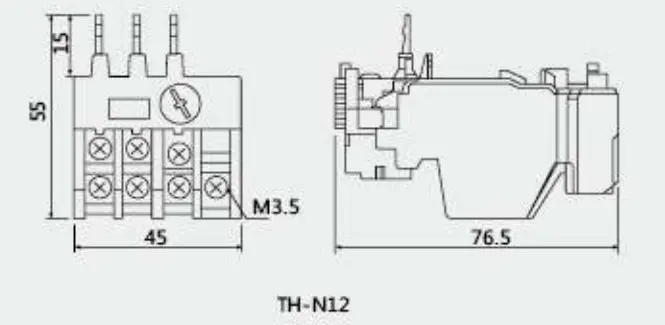

外形と取付寸法
	タイプ		L	W	H	φD
	TH-N20		63	51	79	4.5
	TH-N60		89	57	83.5	4.5
