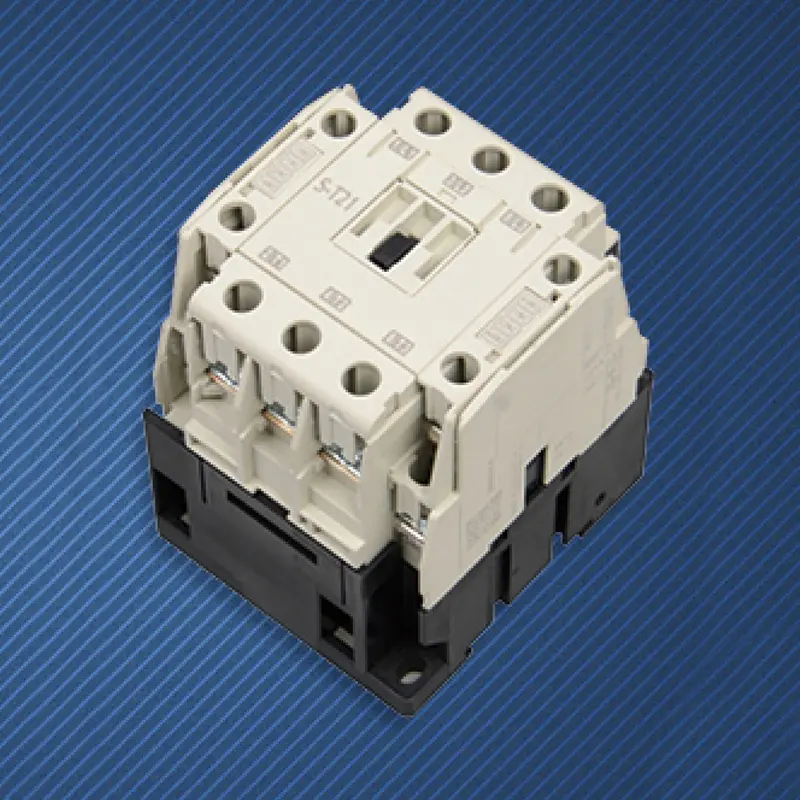

21A AC電気コンタクタ

高度なオートメーションと電気制御を必要とする広大な産業分野において、21A の電流レベルは広く使用されている交差点を示しています。これは、主流の中小型生産装置を駆動するのに十分な強力です。十分に標準化されているため、電気設計で最も一般的に使用されるコンポーネントの 1 つとなります。中国の専門の AC コンタクタ メーカーとして、当社の耐久性の高い SPX 21A AC 電気コンタクタは、この製品群の「普遍的な基礎」です。極端なパフォーマンスパラメータを追求するのではなく、クラシックなデザイン、信頼性の高いパフォーマンス、幅広い可用性、優れた費用対効果に基づいた「間違いのない」標準の選択をエンジニアやシステムインテグレーターに提供します。新しいプロジェクトの標準化された設計であっても、メンテナンス時のスペアパーツの代替品であっても、シームレスに統合し、制御ループの強力な実行者の役割を果たすことができます。

特徴：

定格電流 21A は、電圧 380V で約 11kW の三相非同期モーター、または単相 220V で約 4.6kW の負荷に正確に対応し、大部分の中小型ファン、ウォーターポンプ、コンプレッサー、コンベア、および加熱回路の電流要件を完全にカバーします。
信頼性の高い電気寿命: メイン接点は銀ベースの合金材料で作られており、アーク消弧設計に最適化されています。標準的な AC-3 使用カテゴリー (モーター始動停止) では、数万回、さらには 100,000 回を超える信頼性の高い電気動作を保証し、産業環境における頻繁な始動停止要件を満たします。
コイル設計は電圧変動に対する優れた耐性を備えており、全体的な構造は塵、湿気、特定の温度変化の影響を受けません。メンテナンスの必要性が少なく、一般的な産業環境で安定して動作します。
高品質の 21A AC 電気コンタクタは通常、標準の 35mm DIN レールに取り付けられ、他の回路ブレーカー、リレー、およびその他のコンポーネントときちんと配置できます。安定した確実な接続を実現するネジ圧着端子を提供します。
ほとんどのモデルは、制御信号 (セルフロック、インターロック、ステータス フィードバックなど) を拡張するために、上部または側面に補助接点モジュールを簡単に取り付けることができ、メイン コンタクタを交換することなく、複雑なロジック制御要件を満たします。

応用

7.5kW～11kWの三相ファン、ウォーターポンプ、エアコンプレッサー、小型工作機械などの主電源ON/OFF制御。
中型ファンコイルユニット、外気ユニット、循環水ポンプの起動停止実行ユニットです。
カスタマイズされた 21A AC 電気コンタクタは、軽度から中型までのコンベア ベルトおよびエレベータを駆動するモーター制御に使用されます。
照明グループ制御や電熱機器（小型ボイラーなど）のリモコンスイッチとして。
21A AC 電気コンタクタは、PLC またはリレー出力端子の標準アクチュエータとして機能し、単一のワークステーションの電力を制御します。

SPX AC電磁接触器パラメータ

フレーム(A)			SS-T21
KW/HP(AC-3) 定格電力(AC-3) IEC60947-4		220V	4
		380V	7.5
保持電流(AC-3) GB14048.4		220V	20
		380V	20
加熱電流(A)			32
保護絶縁電圧(V)			660
補助接点 AC-15	接触	標準	2NO+2NC
	保持電流 (A)	220V	1.6
		380V	0.95
電気寿命			100
機械的寿命			500
外形と取付寸法
			タイプ	L	W	H	C1	C2	ΦD
			SS-T21	63	81	81	58	54	4.5
