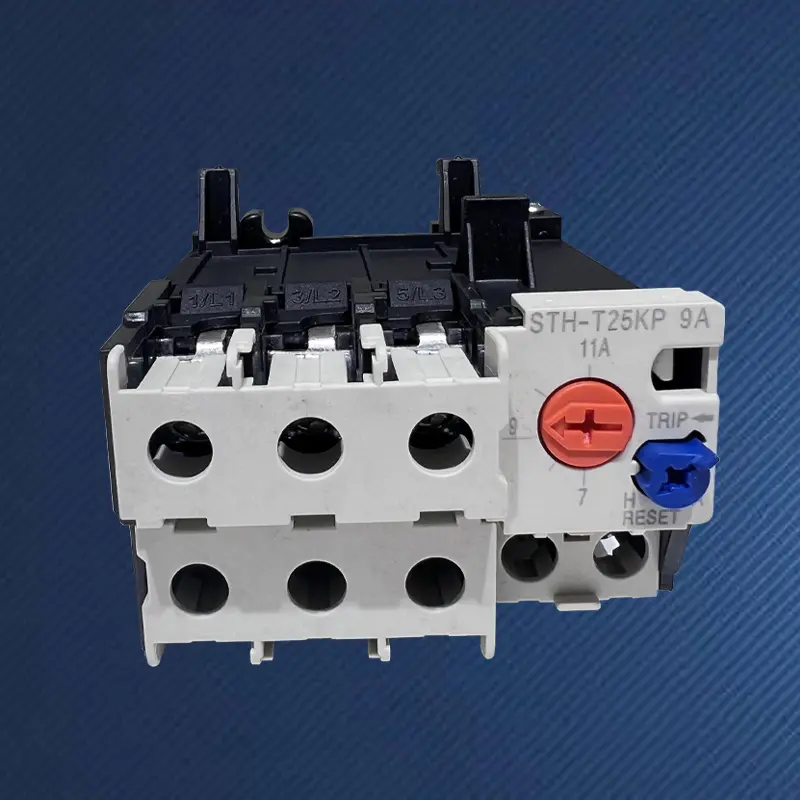

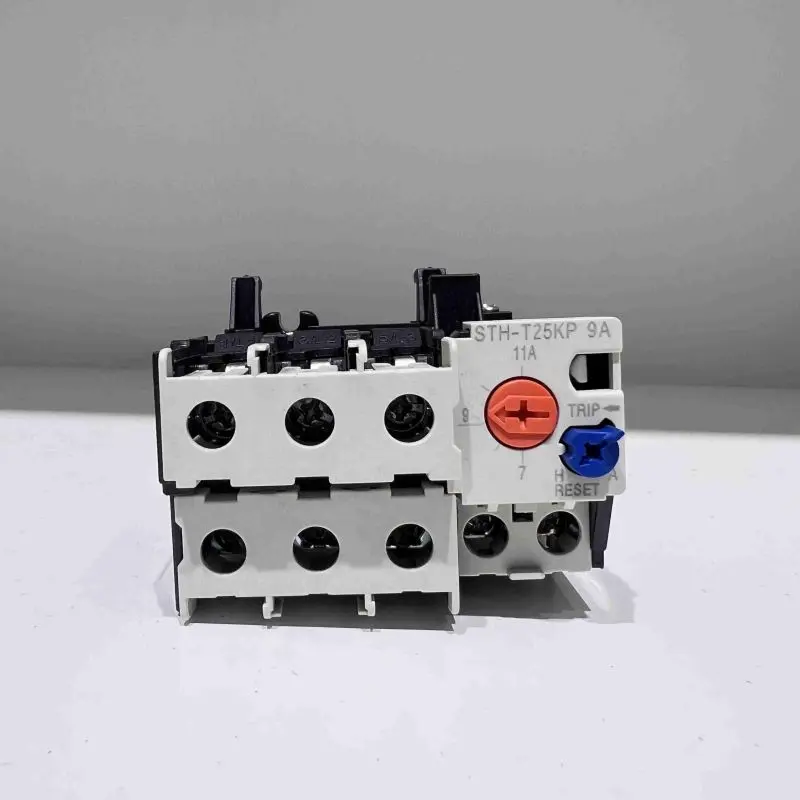

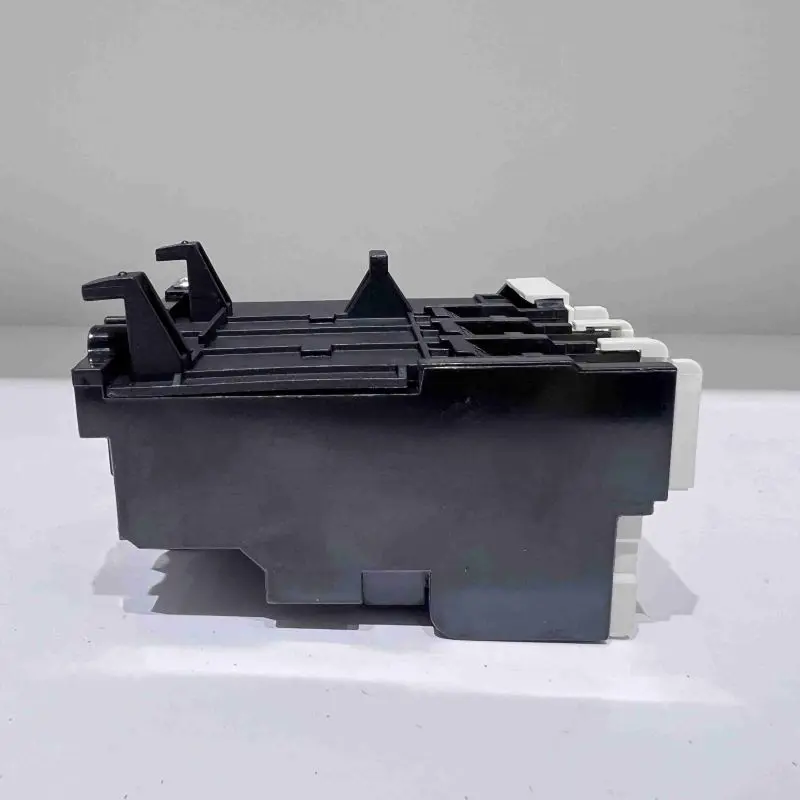

サーマルリレー TH-T25 18A

モーター保護の世界では、汎用的な調整機能は柔軟性を意味しますが、デバッグの複雑さやパラメータの不一致のリスクも伴います。中国 SPX サーマル過負荷リレー TH-T25 18A は逆方向になります。これは広範囲に調整可能なツールではなく、18A モーターの定格電流に合わせて正確に鋳造された「安全 ID カード」です。工場では、コア保護パラメータ -18A 設定電流で最終校正が完了し、各製品が箱から出してすぐにその特​​定の電力レベルのモーターに最適な保護を提供できることが保証されます。これは、標準化、一貫性、使いやすさを追求する効率的なエンジニアリング哲学を表しています。

アドバンテージ：

この製品は製造プロセスで約 18A で徹底的に校正されており、バイメタル ストリップの熱特性とリリース機構の機械的マッチングはこの時点で最適化されています。ユーザーは現場で調整を行う必要がなく、不正確な手動校正によって引き起こされる時期尚早または遅延した保護措置が根本的に排除されます。
完全な装置またはバッチプロジェクトの製造において、在庫のサーマル過負荷リレー TH-T25 18A を使用すると、同じ電力のすべてのモーターの保護特性を高度に一貫させることができ、システム全体の標準化と信頼性が向上します。
18A の設定電流は、380V 電圧下で主流の三相モーター出力範囲 7.5kW ～ 9kW に正確に対応しており、多くのファン、ウォーターポンプ、中型機械駆動モーターにとって理想的なパートナーとなります。
サーマル過負荷リレー TH-T25 18A 熱素子の熱容量と放熱モデルは、この電流レベルのモーターの加熱特性に合わせて最適化されており、過負荷、頻繁な起動停止、その他の動作条件下でのモーター巻線の温度上昇プロセスをより現実的にシミュレートできます。
エンジニアや設置者は、曲線図を参照したりドライバーを使用して調整したりする必要がなく、配線を直接設置できるため、デバッグ時間を大幅に節約し、人的エラーを削減できます。

典型的なアプリケーションシナリオ

7.5kW～9kWの循環水ポンプおよび給水ブースターポンプの炉心保護。
小型エアコンプレッサー、ドライブベルトモーター、ミキシングミキサーの過負荷保護。
中型ファンコイルユニットおよび外気ユニットファン用の電源保護ユニット。
この機器メーカーは、固定電力モデルの 1 つで、標準化されたデバッグ不要の保護コンポーネントとしてサーマル オーバーロード リレー TH-T25 18A を使用しています。

STH-T25 サーマルリレーは S-M20/25 AC コンタクタに適しています

フレーム(A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
スイタビエACコンタクタ	S-M10/12		S-M20/25				S-M35/50
補助接点構造	手動または自動復帰
調整範囲選択(A)	選択(A)	調整範囲(A)	選択(A)		調整範囲(A)		選択(A)	調整範囲(A)
	0.24A	0.2～0.32	1.3A		1～1.6		29	24~34
	0.35A	0.28～0.42	1.7A		1.4～2.0		35	30～40
	0.5A	0.4～0.6	2.1A		1.7～2.5		42	34～50
	0.7A	0.55～0.85	2.5A		2~3
	0.9A	0.7～1.1	3.6A		2.8～4.4
	1.3A	1～1.6	5A		4～6
	1.7A	1.4～2.0	6.6A		5.2~8
	2.1A	1.7～2.5	9A		7~11
	2.5A	2~3	11A		9~13
	3.6A	2.8～4.4	15A		12~18
	5A	4～6	19A		16～22
	6.6A	5.2~8	22A		18~26
	9A	7~11	29A		24~34
	11A	9~13	35A		30～40
補助接点構造	1a1b(1NO+1NC)

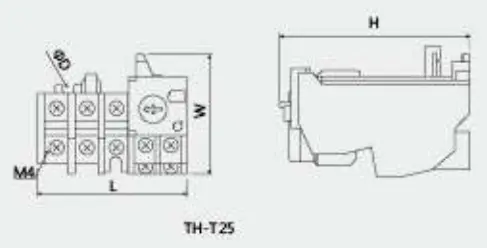

外形と取付寸法
	タイプ		L	W	H	φD
	TH-T25		63	51	81	4.5
