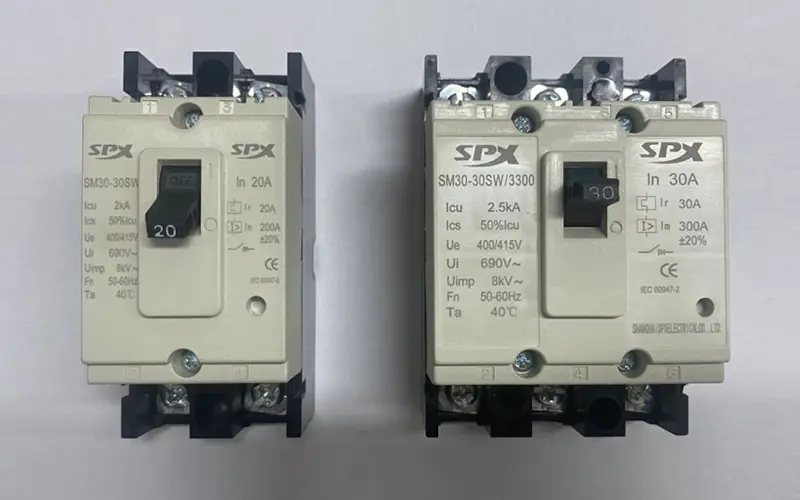

3P 5A 10A 20A 配線用遮断器

産業用制御、実験装置、または精密機器には、定格電力が数キロワット未満の三相負荷が多数あります。これらのデバイスは過電流の異常に対して非常に敏感であり、一般的な中電流から高電流の回路ブレーカーは正確な保護を提供できません。 SPX アドバンスト 3P 5A 10A 20A モールド ケース サーキット ブレーカ シリーズは、このような複雑なシーン向けに特別に設計されています。これは、三相線の電流を独立して監視し、保護する専用の「三相バランスモニター」のようなものです。小さな過負荷であっても、突然の短絡であっても、それを迅速に特定して遮断することができ、繊細な三相機器に細心の注意を払った安全保護を提供します。

特徴：

カスタマイズされた 3P 5A 10A 20A モールド ケース サーキット ブレーカは、5A、10A、20A の 3 つの密接に接続された電流レベルを提供し、エンジニアが負荷の正確な定格電流に基づいて選択できるようにし、保護特性と負荷特性の最適な一致を達成し、「大きな馬が小さな車を引っ張る」ことによって引き起こされる保護の死角や過剰な感度を回避します。
いずれかの相で過負荷または短絡が発生した場合、回路ブレーカーは 3 つの極すべてを同期的に遮断し、欠相動作のリスクを根本的に排除します。これは、三相モーターと対称負荷を保護するために重要です。
単極サーキットブレーカーを 3 つ使用する場合と比較して、設置スペースと配線の複雑さを節約できます。
高品質の 3P 5A 10A 20A モールドケースサーキットブレーカは、AC 50/60Hz および最大 400V または 690V の定格電圧を備えたシステムに適しており、さまざまな低電圧三相配電環境に対応します。

選択

1. 機器の銘板に記載されている定格電流を参照し、この値よりわずかに大きい (通常は 1.1 ～ 1.25 倍) サーキット ブレーカーの定格電流を選択します。電動機負荷の場合、誤遮断を避けるため始動電流が遮断器の瞬時遮断範囲（Dタイプ特性など）内であることを確認する必要があります。
2. 末端保護として、3P 5A 10A 20A ノーヒューズサーキットブレーカーは、以前のレベルの配電サーキットブレーカー (32A、63A など) で確実に選択保護を行う必要があります。定格電流が小さく、動作特性が速いため、通常はこの目標を十分に達成できます。
3. 環境要因: 狭い空間または高温環境に設置する場合は、電流ディレーティングの使用を考慮する必要があります。

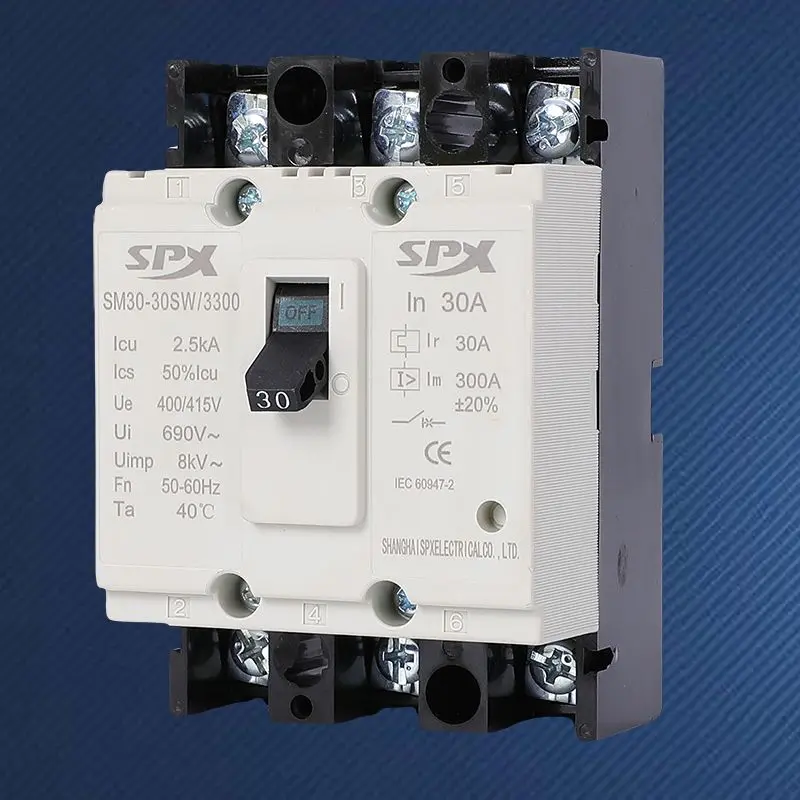

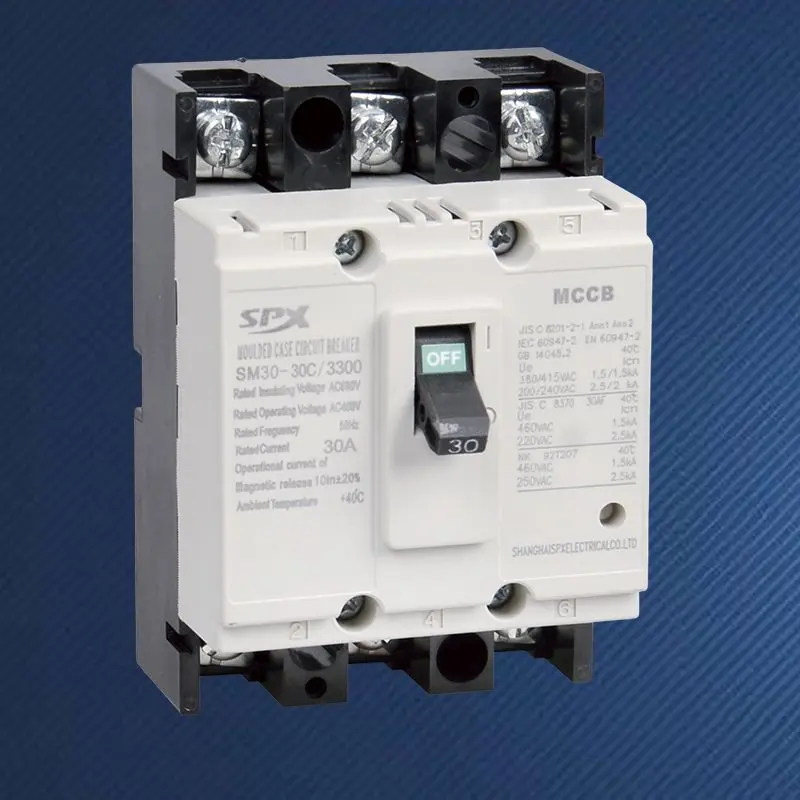

SPX SM30-30 シリーズノーヒューズ遮断器 MCCB パラメータ

フレーム(A)		SM30-30(NF-CW)				動作特性
定格電流 (A)		(2)、3、(3.2)、5、10、15、20、30
定格電圧(V)		AC400V
定格絶縁電圧(V)		AC500V
極数		2		3
制限された遮断能力		C	S	C	S
短絡遮断容量(kA) AC400V		1.5	1.5	1.5	1.5
動作短絡(kA) AC400V		1	1	1	1
プロフィール写真
	a	96		96
	b	45		67
	c	64		64

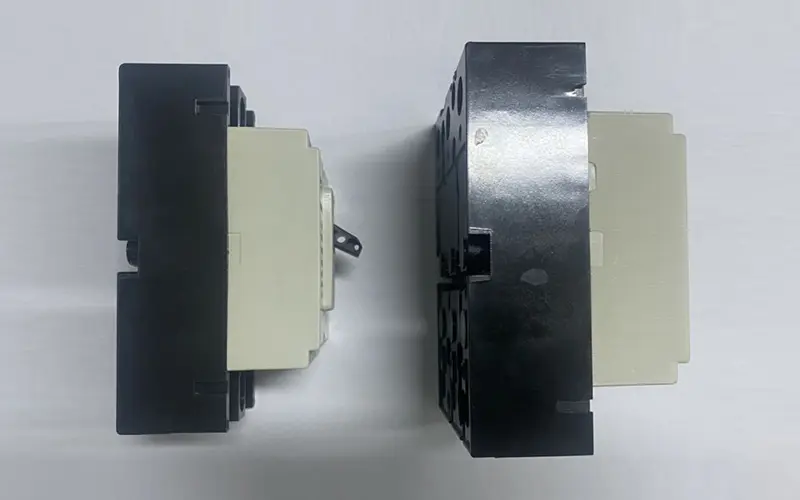

取付イメージ
	d	84.5		84.5
	e	/		24
	f	5		5
機械寿命		7000
電気的寿命		4000
電動操作装置(MD)
外部回転ハンドル
自動引き外し装置		熱磁気

正面図
