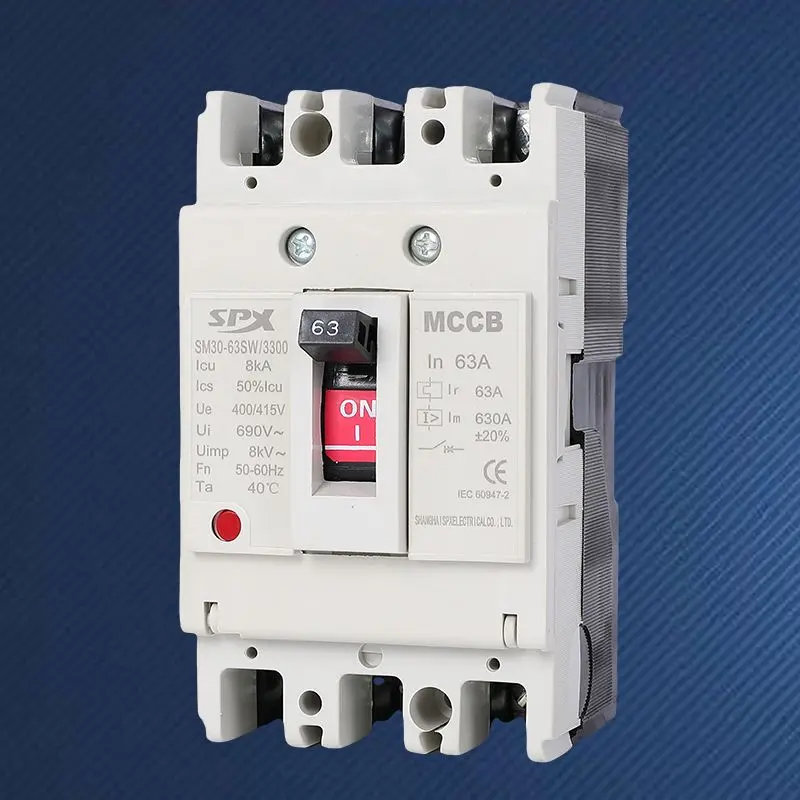

MCCB 3P 40A 50A ノーヒューズ遮断器

産業生産ライン、商業センター、または建物の配電ネットワークには、定格電流が 40 ～ 50 アンペアの範囲の三相負荷が多数存在します。これらの負荷は通常、システム内の重要なノードとして機能し、保護の信頼性、選択性、柔軟性に対してより高い要求が課されます。 SPX が製造する高品質 MCCB 3P 40A 50A モールド ケース サーキット ブレーカは、このようなコア回路用に設計されたプロフェッショナル グレードの製品です。基本的な保護遮断機能を超え、こだわりの「パワーディスパッチャー」のような、調整可能な保護設定とより高い遮断容量を導入しています。障害を排除するだけでなく、保護しきい値と遅延を調整することで上位および下位の保護機器との選択的な連携を実現し、電源の継続性を最大化することもできます。

アドバンテージ

調整可能な機能により、安定した三相加熱装置を保護し、特定の始動ショックのある三相モーター負荷に適応できるため、より広範囲に適用可能になります。
通常、25kA ～ 50kA の高い遮断容量を備えており、配電ボックスで発生すると予想される短絡電流を効果的に遮断して耐えることができ、障害が上位の電力網に波及しないようにします。
操作機構は頑丈で、「オン」、「オフ」、「オフ」の位置が明確に表示されます。 CE 認定 MCCB 3P 40A 50A モールド ケース サーキット ブレーカが切断されると、目に見える三相安全絶縁ブレークポイントが形成され、機器メンテナンスの電気安全仕様を完全に満たします。
3極一体構造なので別設置に比べて大幅な省スペース化が可能です。

応用

CNC工作機械、中型ポンプユニット、エアハンドリングユニット、包装機械の受電保護および絶縁スイッチとして。
作業場や建物の配電盤では、高品質の MCCB 3P 40A 50A モールド ケース サーキット ブレーカーが、エリアまたは機器のグループに分岐保護を提供します。
中小型セントラル空調機、モールエレベーター、厨房用三相電源機器の駆動電源を保護します。
MCCB 3P 40A 50A モールドケースサーキットブレーカ 中小規模の太陽光発電所の 3 つの AC 結合箱またはインバータ出力端子の保護に使用されます。

SPX SM30-63 シリーズのサーマル磁気サーキットブレーカーのパラメータ

フレーム(A)		SM30-63(NF-CW)						動作特性
定格電流 (A)		3、6、10、16、20、25、32、40、50、63
定格電圧(V)		AC400V
定格絶縁電圧(V)		AC500V
極数		2			3
制限された遮断能力		C	S	H	C	S	H
短絡遮断容量(kA) AC400V		5	5	10	5	5	10
動作短絡(kA) AC400V		2	2	5	2	2	5
プロフィール写真
	a	130			130
	b	50			74
	c	88			88
取付イメージ
	d	110			110
	e	/			25
	f	5			5
機械寿命		7000
電気的寿命		4000
電動操作装置(MD)
外部回転ハンドル
自動引き外し装置		油圧-磁気式

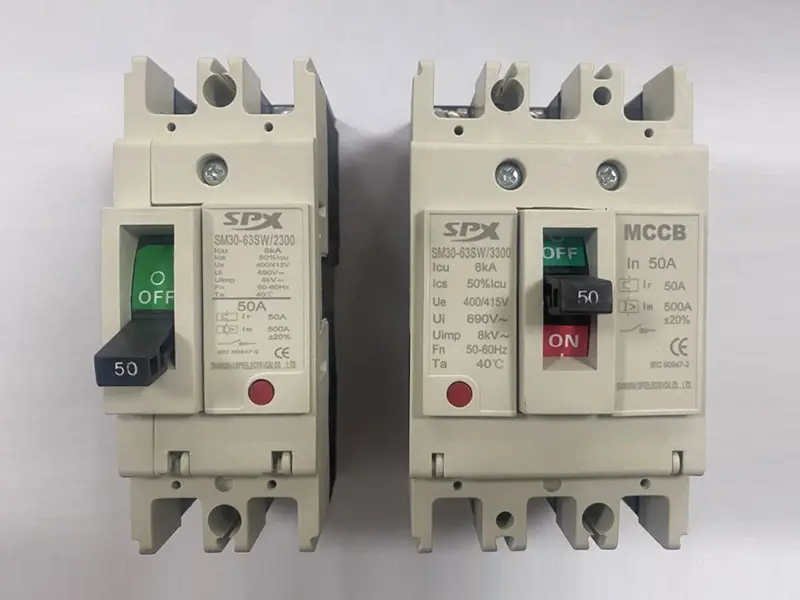

正面図

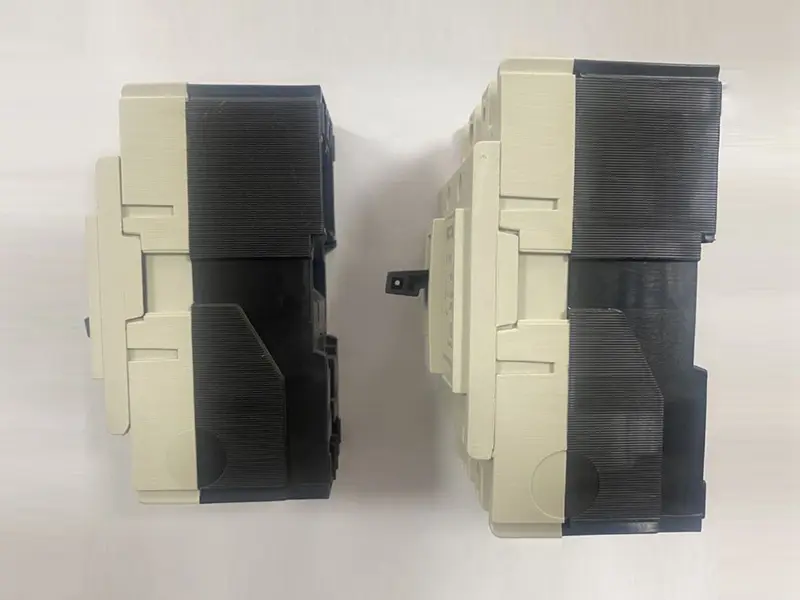

サーマル磁気サーキットブレーカー 側面図
