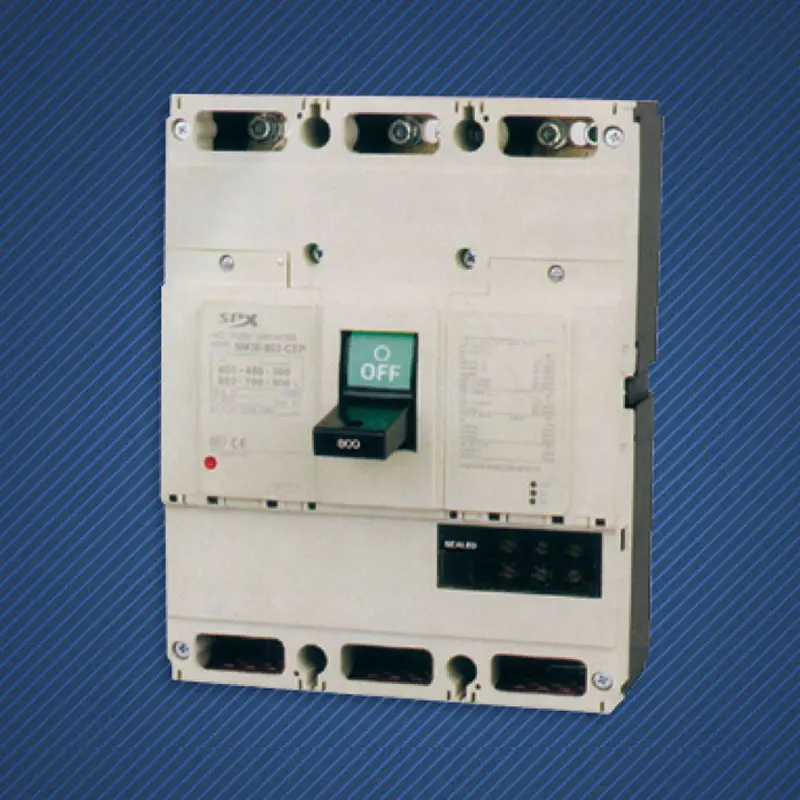

3P 630A モールドケースサーキットブレーカ

SPX のカスタマイズされた 3P 630A モールド ケース サーキット ブレーカは、データ センター、重工業プラント、大規模商業施設の中心に設置されており、配電システムは最大数百キロワットの電力負荷に耐え、安全に配電する必要があります。頑丈なフレームワーク設計を採用しており、サーキットブレーカーとしてだけでなく、超高電流スイッチング、インテリジェントな保護アルゴリズム、パノラマ状態認識、ネットワーク制御を統合した包括的な電源管理端末としても機能します。これは、モールドケースサーキットブレーカーの分野における新しいレベルの保護機能とインテリジェンスを示し、最も複雑で要求の厳しい配電の課題に対処するための戦略的な選択肢となります。

特徴

定格電流 630A は、約 350kW (三相 400V) の連続負荷を安全に運ぶことができ、大部分の大規模産業やインフラストラクチャーの主電源ニーズを満たします。
在庫の 3P 630A モールド ケース サーキット ブレーカは、最大短絡遮断容量が 100kA 以上で、変圧器付近で発生する可能性のある最大短絡障害に対処し、安全にクリアできます。これは、低電圧配電システム アーキテクチャ全体の安定性を確保するための基礎です。
強化された接触システムと消弧室の設計は、短絡電流によって発生する巨大な電気衝撃力と熱エネルギーに耐えることができ、切断後も機器本体は無傷であり、継続して使用できます。
高度なデジタルトリップユニットを装備しているため、ユーザーは長遅延、短遅延、瞬時、地絡保護の電流および時間パラメータを正確に設定でき、上位レベルおよび下位レベルの保護装置との完全な選択的調整を実現し、オーバーレベルトリップを完全に排除できます。
3P 630A モールドケースサーキットブレーカは、基本的な保護に加えて、負荷監視、サーマルメモリ、位相不均衡、不足電圧/過電圧などの複数の保護を提供します。警告機能を備えており、故障が発生する前に警告し、詳細な故障波形とデータを記録することで、予知保全を実現します。

応用

データセンター、大病院、国際空港、鉄道輸送用の低電圧主引込線または重要な母線相互接続スイッチ。
鉄鋼、化学、自動車製造工場のワークショップメイン配電キャビネットの受電スイッチには、大規模な生産ラインを保護するために 3P 630A モールドケースサーキットブレーカーが装備されています。
超高層ビル、大型ショッピングセンター、会議・展示場などの変圧器用低圧側主遮断器。
大規模太陽光発電所およびエネルギー貯蔵発電所用の AC 結合器または系統接続ポイント回路ブレーカー。
3P 630A モールド ケース サーキット ブレーカーは、大型チラー、鉱山ホイスト、巨大コンプレッサーに直接保護とインテリジェントな制御を提供します。

SPX SM30-800 シリーズのモールドケースサーキットブレーカ MCCB パラメータ

フレーム(A)				SM30-800-CEP	SM30-800-SEP	SM30-800-HEP	SM30-800-REP	動作特性
定格電流In(A)				400〜800調整可能
極数				3
定格絶縁電圧 U1(V)			交流	600	690	690	690
定格遮断容量（KA）	IEC 60947-2 (lcu/lcs)	交流	690V	-	10/10	15/15	20/15
			500V	9/18	30/30	50/50	70/35
			440V	36/18	42/42	65/65	125/63
			400V	36/18	45/45	70/70	125/63
			230V	50/25	85/85	100/100	150/75
		直流	250V	-	-	-	-
プロフィール写真
			a	275
			b	210
			c	150
取付イメージ
			d	243
			e	70
			f	8
機械寿命				4000
電気的寿命				1500
電動操作装置(MD)				●
外部回転ハンドル				●
自動引き外し装置				熱磁気
