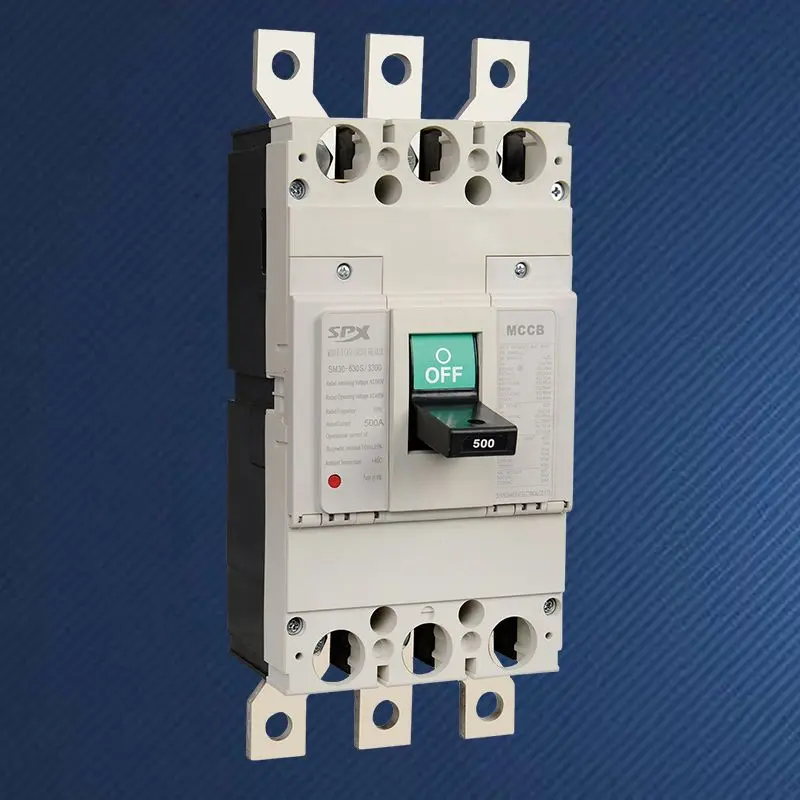

3P 500A型配線用遮断器

工業プラント、大規模施設、または地域の配送センターでは、通常、500A の電流レベルは、サイト全体または重要なエリアの電力ライフラインを伝送することを意味します。 SPX 耐久性のある 3P 500A タイプ モールド ケース サーキット ブレーカー (「エア サーキット ブレーカー」としても知られる) は、この重要な場所に配備される中央レベルの機器です。従来のサーキットブレーカーの概念を超え、高精度の測定、インテリジェントなロジック判断、強力な遮断機能、ネットワーク通信を統合した電力制御および保護プラットフォームです。その「フレームワーク スタイル」構造は、強固な機械的基盤を提供するだけでなく、モジュール設計、拡張可能な機能、容易なメンテナンスという産業グレードの特性も表しています。安全、安定、インテリジェントな配信バックボーン ネットワークを構築するためのコア ハードウェアです。

特徴

高強度の絶縁フレーム構造を採用しており、大電流下の巨大な電気的ストレスに耐えることができ、さまざまなレベルのトリップユニットや付属品を取り付けるためのモジュール式の内部スペースを提供します。
3P 500A タイプ モールドケースサーキットブレーカは、最大 85kA、100kA、またはそれ以上の最大短絡遮断容量を備えており、末端近くの優れた電力網または変圧器からの最も深刻な短絡障害を安全に除去し、低電圧配電システム全体の完全性を保証します。
高性能電子リリースを標準装備しており、長遅延故障、短遅延故障、瞬時故障、地絡故障に対して4段階の完全選択保護を提供します。すべての保護パラメータはパネルまたはソフトウェアを通じて広い範囲で微調整でき、システムの上位および下位レベルとの完全な調整を実現し、障害発生時の選択的なトリップを保証します。
統合された負荷監視、サーマルメモリ、位相不均衡保護、中性線保護、その他の高度な機能により、従来の過負荷や短絡保護を超えた包括的な保護が提供されます。
各種補助接点、警報接点、シャント/不足電圧解除装置、手動/電動操作機構、キャビネットドア操作ハンドルなどを柔軟に選択可能。 3P 500A タイプ配線用遮断器は、複雑な制御盤の設計要件を満たします。
モジュールによるネイティブサポートまたは拡張可能な通信機能、三相フルパワーデータ（電流、電圧、電力、エネルギー、高調波など）とデバイスステータスのリアルタイム送信、エネルギー管理システムまたはインテリジェントな配電監視プラットフォームへのシームレスな統合、予知保全とエネルギー効率分析の実現。

典型的なアプリケーションシナリオ

ワークショップまたは工場の低電圧主配電盤の受電線またはバスタイ回路ブレーカーとして、変圧器の低圧側の出力線を保護します。
高品質の3P 500Aタイプ モールドケース遮断器は、病院、データセンター、空港、大型商業施設などの低圧主引電線や重要エリア配電線に使用されます。
大型中央空調装置、鉱山クラッシャー、大型圧延機、ポンプ場グループなどの主電源の保護と制御を提供します。

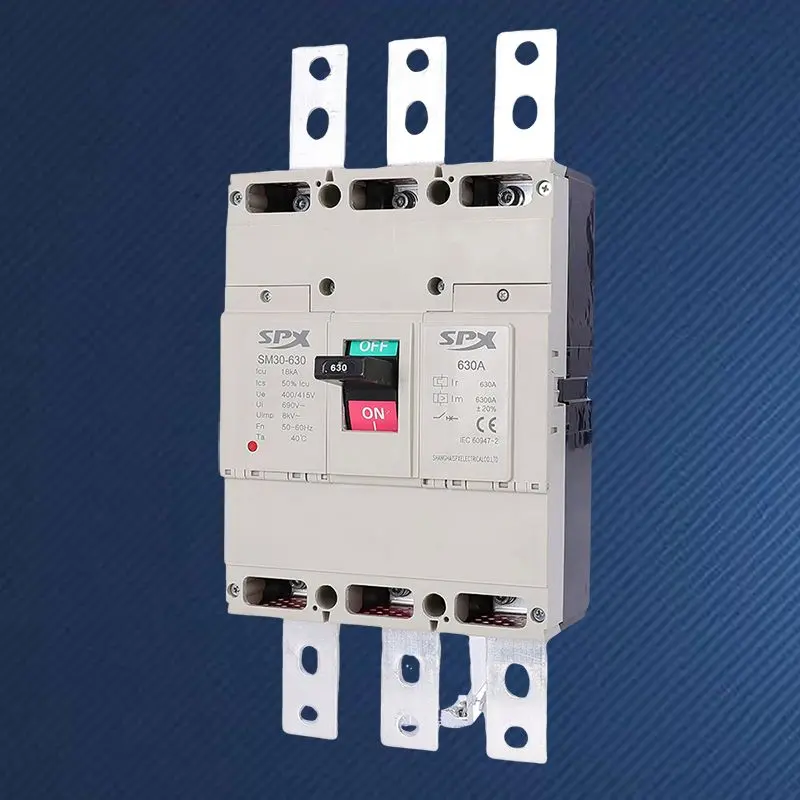

SPX SM30-630 シリーズ MCCB ノーヒューズサーキットブレーカパラメータ

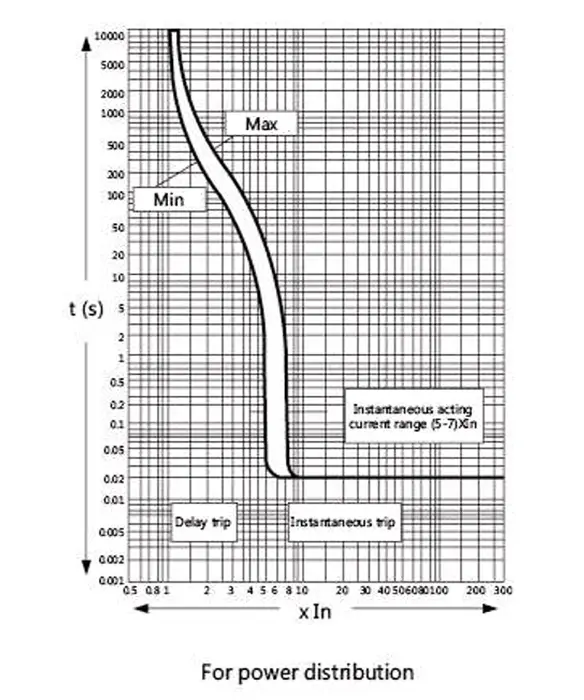

動作特性

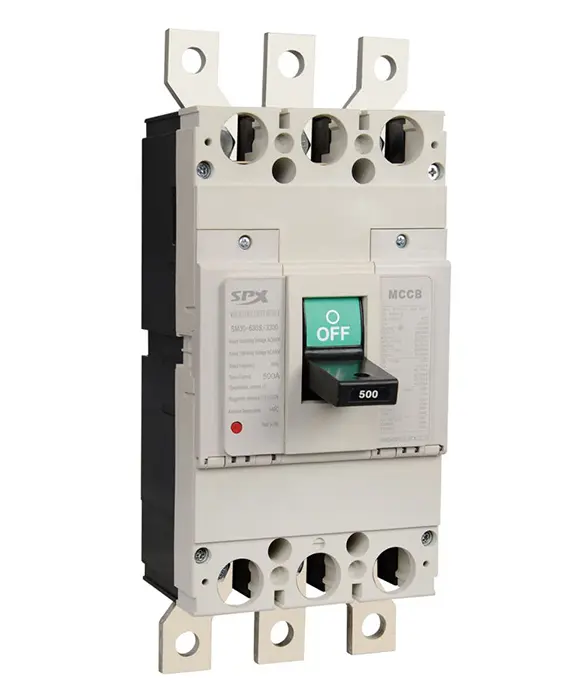

MCCB 配線用遮断器 正面図

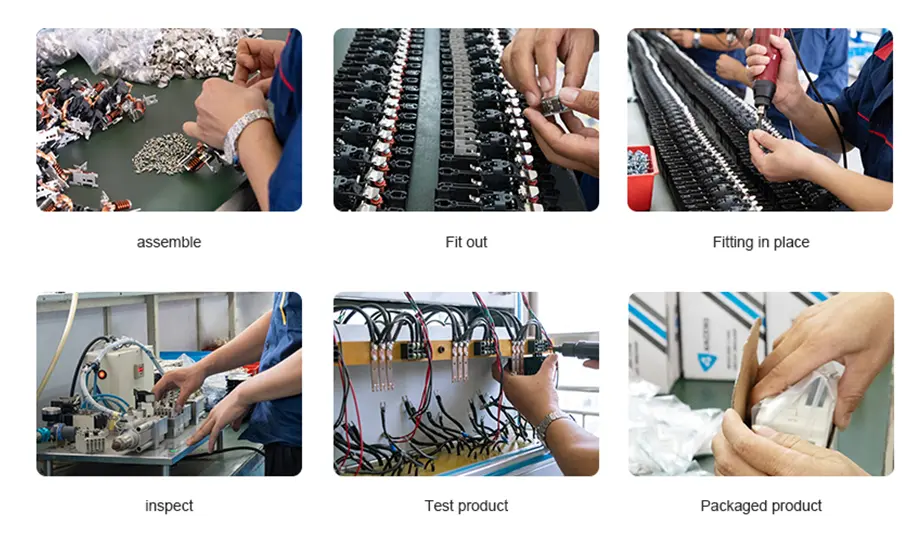

製造工程
