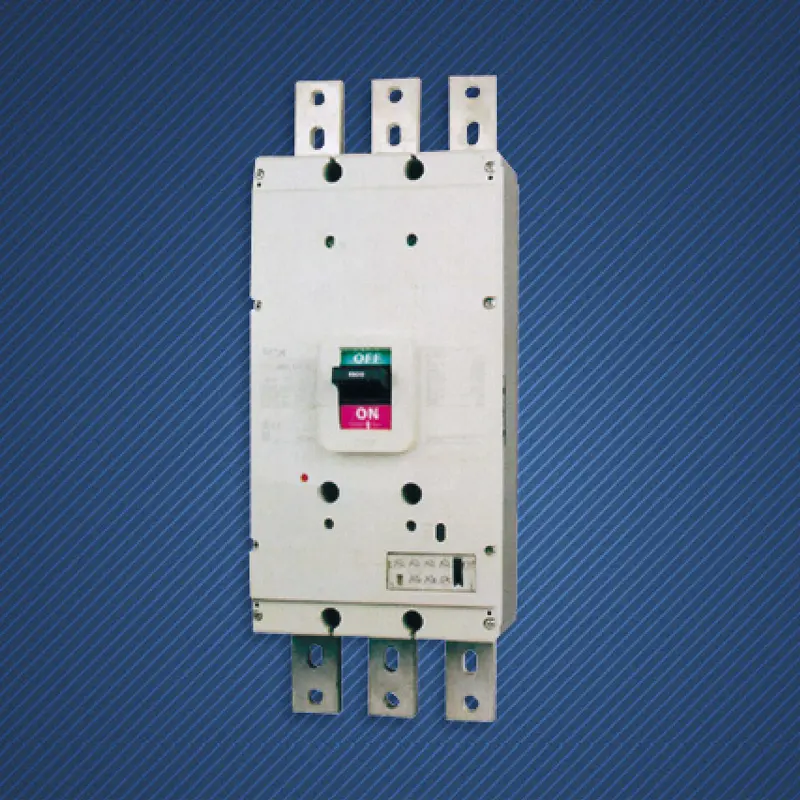

3P 1000A 定格モールドケースサーキットブレーカ

現代の大規模施設のエネルギーの中心である主配電室では、1000A の電流は配電の最高容量レベルの 1 つです。 SPX は、この高品質 3P 1000A 定格モールド ケース サーキット ブレーカーに導入されており、従来の保護機器の範囲を超え、強電流制御、弱電流ロジック、およびデジタル通信を統合する包括的な電源管理プラットフォームに進化しました。

特徴：

定格電流 1000A で、約 550kW (三相 400V) 以上の継続的な電力負荷を安全に伝送でき、大規模なデータセンター室、頑丈な生産ライン、または建物全体の電力集中ニーズを満たします。
3P 1000A 定格モールド ケース サーキット ブレーカは、業界をリードする最大 120kA ～ 150kA の極端な短絡遮断能力を備え、発生する可能性のある最も破壊的な短絡障害に耐えて安全に解消できます。これは、低電圧配電システム全体の物理アーキテクチャが崩壊しないようにするための最後の強固な防御線です。
特別に設計された高強度絶縁フレームと最適化された放熱ダクト設計を採用し、長期の大電流動作および高遮断プロセスにおいて優れた動的熱安定性と低い動作温度上昇を保証します。
最先端の多機能デジタルトリップユニットを装備し、過負荷、短絡遅延、短絡瞬時、地絡、残留電流などを含む包括的でプログラム可能な保護マトリクスを提供します。保護設定は広範囲で正確に設定でき、時間特性と柔軟に組み合わせることができます。
3P 1000A 定格モールド ケース サーキット ブレーカーの正確な短遅延保護機能は、このレベルからエンド サーキット ブレーカーまで完全に選択的な保護を実現するための鍵となり、障害を最小限の範囲に最大限に制限し、システムの残りの部分の中断のない動作を保証します。
強力な障害記録、イベント記録、温度監視、健康診断機能を備えており、潜在的なリスクを早期に警告し、「事後保護」から「事前予防」への移行を実現します。
電流、電圧、電力、エネルギー、力率、周波数、高調波成分、需要などを含むすべての電気パラメータのリアルタイム収集と表示は、デジタル配信システムを構築するための中核となるデータ ソースです。
Ethernet、Profinet、Modbus TCP/IP、さらには IEC 61850 などのプロトコルのネイティブ サポートまたは高度なモジュール サポートは、工場レベルのエネルギー管理システム、ビルディング オートメーション システム、またはクラウド ベースの IoT プラットフォームにシームレスに統合されます。

応用

高品質の 3P 1000A 定格モールド ケース サーキット ブレーカーは、各電源モジュール (データ センター層全体など) の低電圧メイン受電サーキット ブレーカーとして機能し、重要な IT 負荷を保護します。
大規模精製、半導体チップ工場、自動車製造本館向けの低電圧バス保護および区分スイッチ。
超高層ビル、大規模国際空港ターミナル、巨大スポーツ会場などの変圧器低圧側主開閉器。
三次病院、地下鉄の主要変電所、および大規模な水処理センターの主電源および配電のための基幹配電保護。
100メガワットレベルの太陽光発電所またはエネルギー貯蔵発電所用のAC低圧側集合回路ブレーカー。

SPX SM30-1000 シリーズのモールドケースサーキットブレーカ MCCB パラメータ

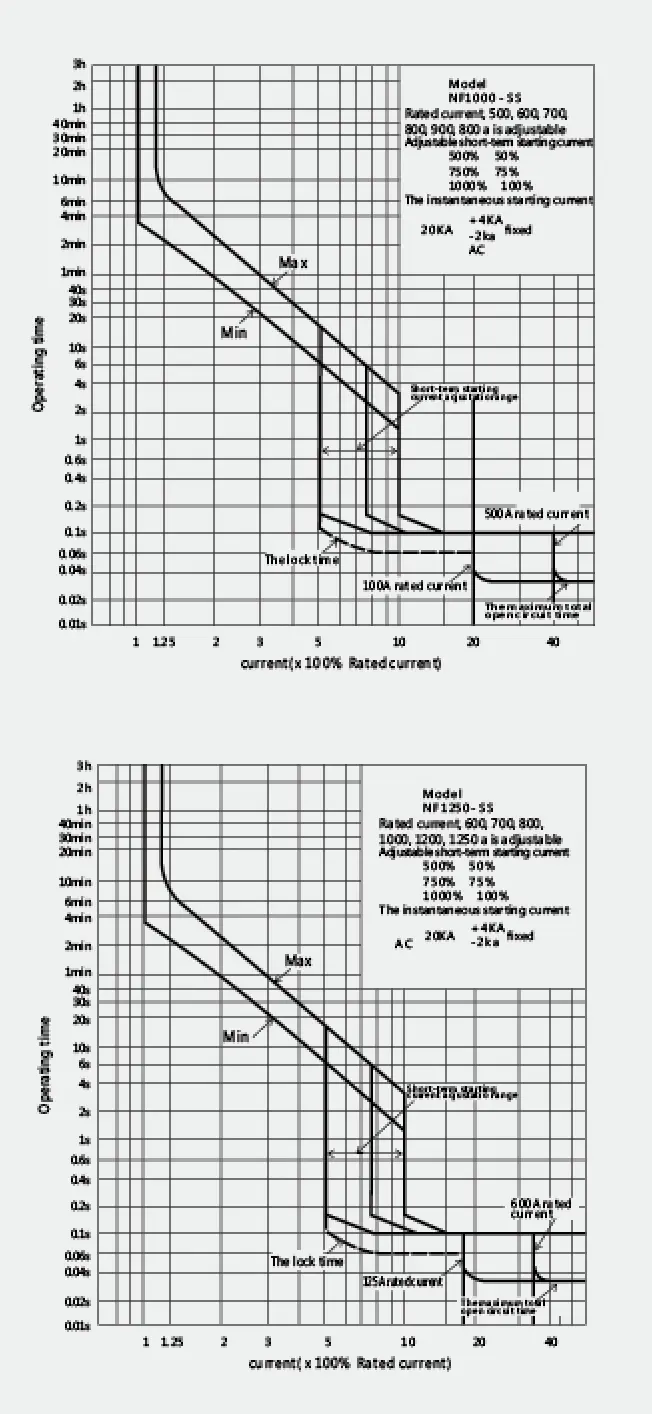

フレーム(A)				SM300-1000-SS	SM300-1250-SS	動作特性
定格電流In(A)				500、600、700、850、900、1000	600,7-0,800,1000,1200,1250
極数				3
定格絶縁電圧 U1(V)			交流	690	690
定格遮断容量（KA）	IEC 60947-2 (lcu/lcs)	交流	690V	13/25	13/25
			500V	65/33	65/33
			440V	85/43	85/43
			400V	85/43	85/43
			230V	125/63	125/63
		直流	250V	-	-
プロフィール写真
			a	405
			b	210
			c	190
取付イメージ
			d	275
			e	70
			f	10
機械寿命				2500
電気的寿命				500
電動操作装置(MD)
外部回転ハンドル
自動引き外し装置				熱磁気
