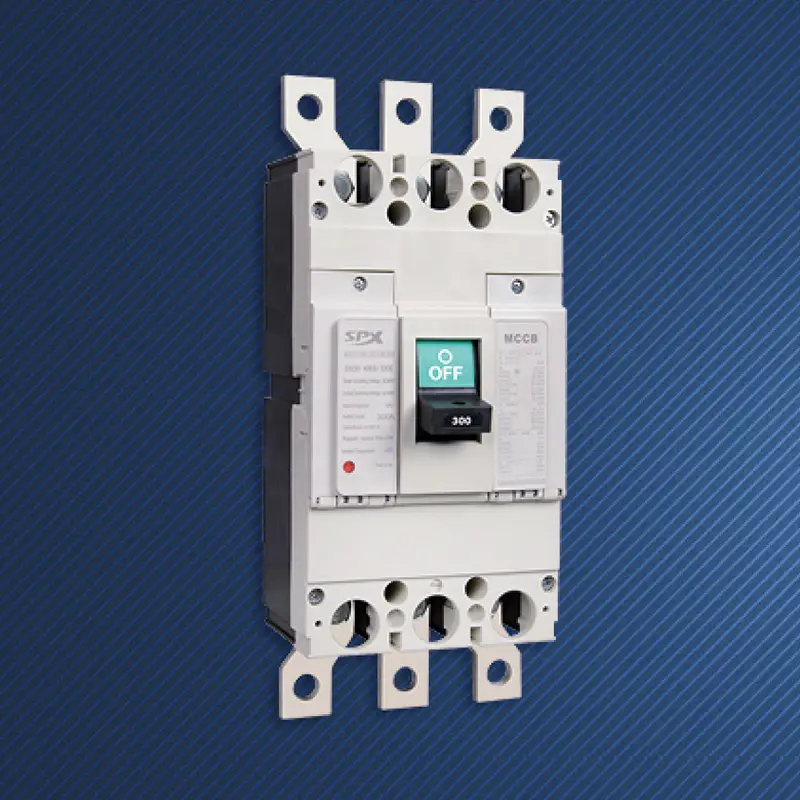

3P 300A 電子モールドケースサーキットブレーカー

配電システムのピラミッドの頂点では、300A の電流がエリア全体またはコア機器のライフラインを支えます。従来の保護スキームでは、保護の精度、システムの選択性、管理のインテリジェンスのバランスをとることができなくなりました。 SPX 高品質 3P 300A 電子モールドケースサーキットブレーカーは、この目的のために生まれたイノベーターです。これは、障害時にトリップする単なるスイッチではなく、高精度のセンシング、プログラマブル ロジック、およびデータ交換を統合したローカル インテリジェント ユニットでもあります。これは、モールドケースサーキットブレーカーがアナログ機械時代からデジタルインテリジェント時代への移行を示し、信頼性があり、透明性があり、効率的な配電ネットワークを構築するための重要なインテリジェントノードになります。

特徴

カスタマイズされた 3P 300A 電子モールド ケース サーキット ブレーカを使用すると、電子リリース ユニット (ETU) を使用して、過負荷の長い遅延 (Ir)、短絡の短い遅延 (Isd)、および瞬時 (Ii) の保護電流値と時間を広範囲にわたって正確に設定できます。この柔軟性により、変圧器、バスバー、大型モーターなどのさまざまな負荷の特性に適合させることができます。
独自の短遅延保護機能は、手動で短い遅延時間 (0.1 ～ 0.4 秒など) を設定することにより、リモートエンドで短絡が発生した場合、電流レベルは閉じられたままで、障害点に最も近い下位レベルの回路ブレーカーのみが動作することを保証するため、完全に選択的な保護が実現され、大規模な停電が最小限に抑えられます。
統合された調整可能な接地漏れ電流保護 (G 機能) は、絶縁損傷による電気火災や人体感電事故を効果的に防止します。 3P 300A 電子モールドケースサーキットブレーカーは、従来のサーキットブレーカーにはない安全性を提供します。
実際の過負荷がトリップしきい値に達する前に、警告信号を発行できます。その「熱メモリ」機能は、モーターの熱蓄積プロセスをシミュレートすることができ、頻繁な始動条件下でより適切な保護を提供します。
最近数回トリップした故障の種類（過負荷、短絡、地絡など）、故障相、動作中の電流値を記録でき、迅速な故障診断に重要なデータを提供します。
標準またはオプションの通信モジュール (Modbus、Profibus など) を使用して、三相電流、電圧、電力、力率、電気エネルギーなどのリアルタイムの全電力パラメータをアップロードして、配電システムのデジタル監視を可能にします。

応用

精密空調、UPS入出力、コンピュータ室の高圧直流電源の主保護スイッチとして、またそれらのエネルギー消費量を監視します。
工場の主配電盤の低圧側発信スイッチとして、または密集したバスダクトを保護するための幹線として。
3P 300A 電子モールド ケース サーキット ブレーカーは、大型ウォーター ポンプ、ファン、コンプレッサー、および 250kW 未満の中央冷凍ユニットにインテリジェントな保護と制御を提供します。
3P 300A 電子モールドブレーカとして、低圧主引電線や大型ショッピングモール、病院、空港などの重要な区画配電用として、エネルギー管理とデマンド制御を実現します。

SPX SM30-400 シリーズのモールドケースサーキットブレーカ MCCB パラメータ

フレーム(A)		SM30-400(NF-CW)						動作特性
定格電流 (A)		250、300、315、350、400
定格電圧(V)		AC400V
定格絶縁電圧(V)		AC690V
極数		3			4
制限された遮断能力		C	S	H	C	S	H
短絡遮断回路(kA) AC400V		25	35	50	25	35	50
動作短絡(kA) AC400V		15	20	25	15	20	25
プロフィール写真
	a	258			258
	b	140			185
	c	153			153
取付イメージ
	d	195			195
	e	45			45
	f	8			8
機械寿命		4000
電気的寿命		1500
電動操作装置(MD)		●
外部回転ハンドル		●
自動引き外し装置		熱磁気
