3P 200A 配線用遮断器 MCCB

複雑な配電ネットワークでは、200 A の電流ノードが主配電キャビネットを複数の大きな分岐負荷に接続したり、重要な生産装置を直接保護したりすることがよくあります。 SPX 工場の高品質 3P 200A モールドケースサーキットブレーカ MCCB は、この責任を担うように設計されています。これは、回路のオン/オフ スイッチであるだけでなく、配電システムに段階的かつ選択的な保護戦略を実装するための中核的な実行ユニットでもあります。ミニチュアサーキットブレーカーと比較して優れた性能と調整機能を備え、フレームサーキットブレーカーよりも優れた特性を備えているため、保護性能、システム調整、コストのバランスをうまく達成しており、現代の配電設計に不可欠なバックボーンコンポーネントです。

アドバンテージ

3P 200A 配線用遮断器 MCCB 電子リリース搭載モデルは、長遅延、短遅延、瞬時の 3 段階保護に対応します。短い遅延時間と電流値を正確に設定することで、下位レベルの回路ブレーカーとの完全な選択的連携を確保し、障害発生時に障害のある回路のみを分離し、システムの他の部分への継続的な電力供給を確保することができます。

熱磁気過負荷保護設定と電子過負荷保護設定の両方を調整できるため、エンジニアは実際のケーブル電流容量と負荷特性を正確に一致させ、誤動作を回避し、保護効果を最適化できます。

カスタマイズされた 3P 200A モールド ケース サーキット ブレーカ MCCB は、最大 35kA ～ 50kA の最大短絡遮断容量を備えており、中規模の配電システムにおける潜在的な短絡障害を確実に遮断し、上流および下流の電気機器を効果的に保護できます。

補助接点、警報接点、短絡解除、不足電圧解除などを取り付けると状態表示、遠隔制御、システム連動などの様々なニーズに対応でき便利です。

応用

工場作業場の配電キャビネットでは、3P 200A モールドケースサーキットブレーカー MCCB は、特定のエリアまたは生産ラインのメイン配電スイッチとして機能します。
3P 200A 配線用遮断器 MCCB は、水処理、通信基地局、中型太陽光発電の出力端子の系統接続および保護に使用されます。

SPX SM50-250 シリーズのモールドケースサーキットブレーカ MCCB パラメータ

フレーム(A)		SM50-250(NF-CV)
定格電流In(A)		100、125、140、150、160、175、200、225、250
定格電圧(V)		AC400V
定格絶縁電圧(V)		AC690V
極数		3			4
制限された遮断能力		C	S	H	C	S	H
短絡遮断容量(kA) AC400V		18	30	50	18	30	50
動作短絡(kA) AC400V		9	15	25	9	15	25

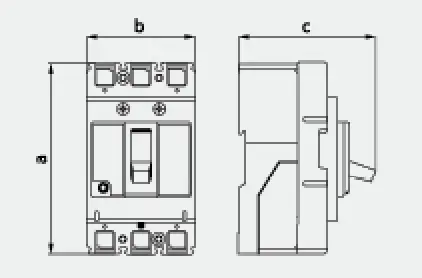

プロフィール写真
	a	165			165
	b	105			140
	c	90			90

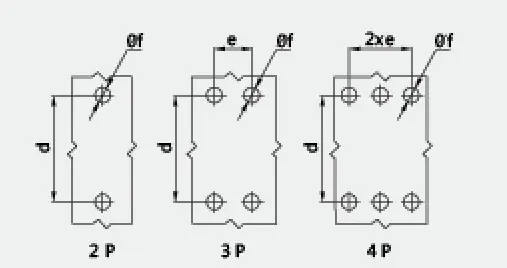

取付イメージ
	d	126			126
	e	35			35
	f	5			5
機械寿命		4000
電気的寿命		2000
電動操作装置(MD)		●
外部回転ハンドル		●
自動引き外し装置		熱磁気
