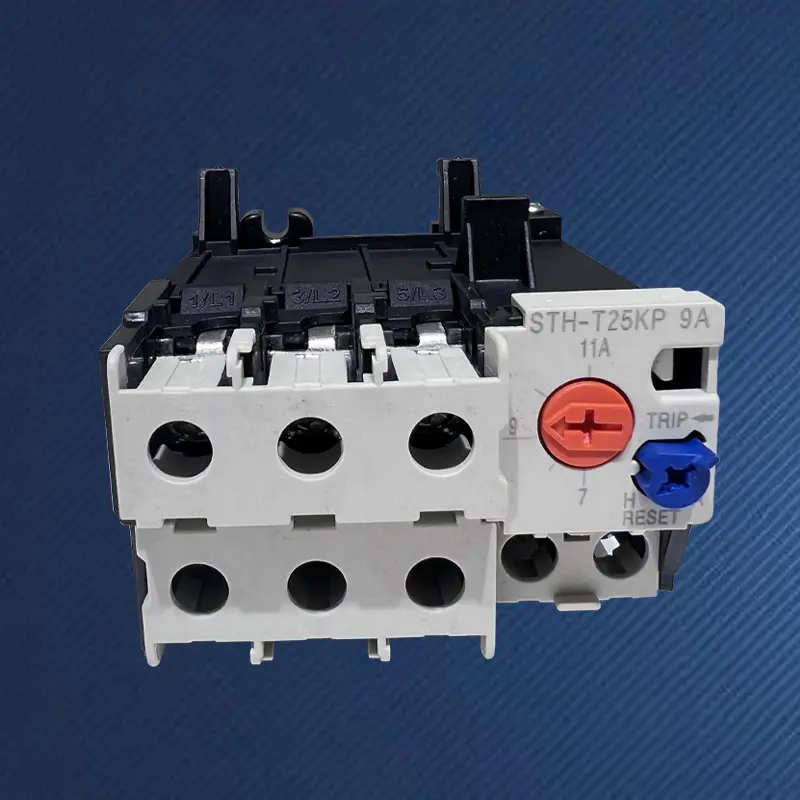

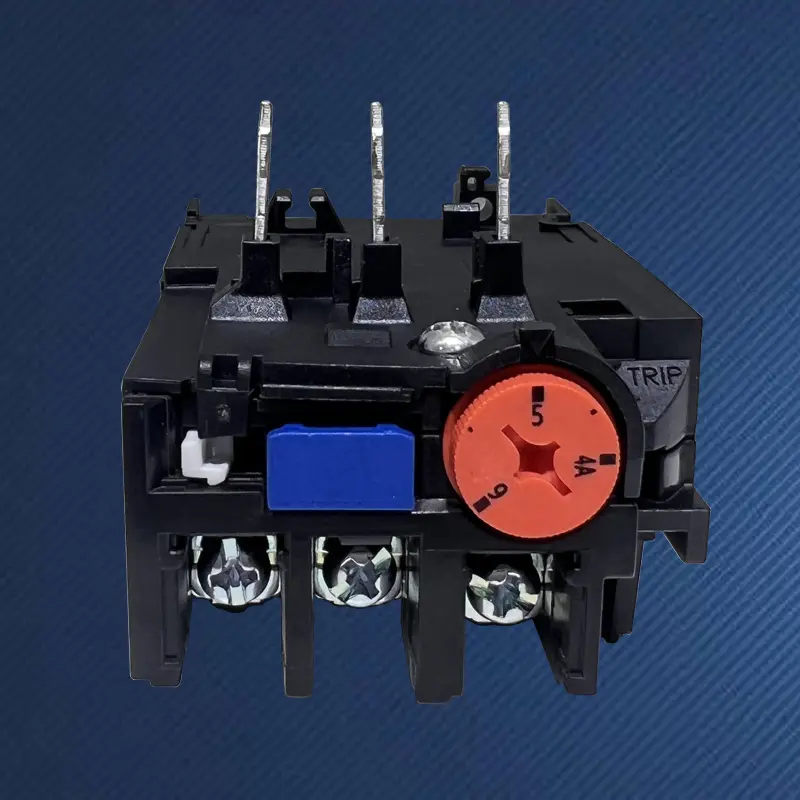

モーター過負荷保護サーマルリレー

電気モーターの損傷の大部分は、瞬間的な災害によって引き起こされるのではなく、持続的な過熱によって引き起こされる長期にわたる「誤動作」による絶縁層のゆっくりとした破壊によって引き起こされます。 SPX 高品質モーター過負荷保護サーマル リレーは、この進行性の脅威に対する究極のソリューションです。これは単純な電流スイッチではなく、高度な熱エネルギーのシミュレーションおよび管理システムです。モーターの「外部模擬巻線」と同様に、内部のバイメタル部品が電流が流れるときに発生する熱によって変形し、モーター内部の実際の温度上昇を正確に再現します。この「in vitro モデル」が過熱を判断すると、モーター本体も安全臨界点に達したことを意味し、直ちに保護が作動します。これは物理法則に基づいた直接的で奥深い保護哲学です。

モーターの主回路に直列に接続されたバイメタル ストリップは、電流の大きさに応じて発熱します。 2 つの金属層の熱膨張係数が異なるため、ブレードは片側に曲がります。
レバーを曲げて押し、過負荷の重大さに反比例する時間が経過した後、最終的に常閉の制御接点を切断します。たとえば、定格電流の 1.2 倍では動作するのに数十分かかる場合がありますが、6 倍の電流では数秒しかかかりません。この逆時間特性は、短期的な大きな過負荷には耐えることができますが、長期的な小さな過負荷には耐えられないモーターの熱耐久曲線と完全に一致します。
カスタマイズされたモーター過負荷保護サーマルリレー保護機能は、材料の物理的特性に基づいており、外部プログラミングや電源を必要とせずにモーター巻線の熱挙動を直感的にシミュレートできます。自然法則に基づくこの信頼性は材料科学に根ざしており、ソフトウェアの脆弱性、電磁干渉、グリッド変動の影響を受けません。

105% ～ 150% の定格電流での長期の「準健全性」動作の場合、電子デバイスはしきい値設定や信号フィルタリングにより無視される可能性がありますが、サーマル リレーの熱は信頼性の高い動作が得られるまで蓄積され続け、具体的には絶縁体の劣化につながるこの「慢性疾患」を予防および治療します。
欠相や重大な不均衡が発生すると、健全相の電流が急激に上昇します。モーター過負荷保護サーマルリレーの内部差動機構 (「欠相検出器」など) は、トリッププロセスを大幅に加速し、効率的な欠相保護を提供します。
補助電源不要、オールメタルと高性能エンプラ構造。粉塵、湿気、高温、強い電磁干渉などの過酷な産業現場において、電子機器では得られない生存能力と安定性を発揮します。
