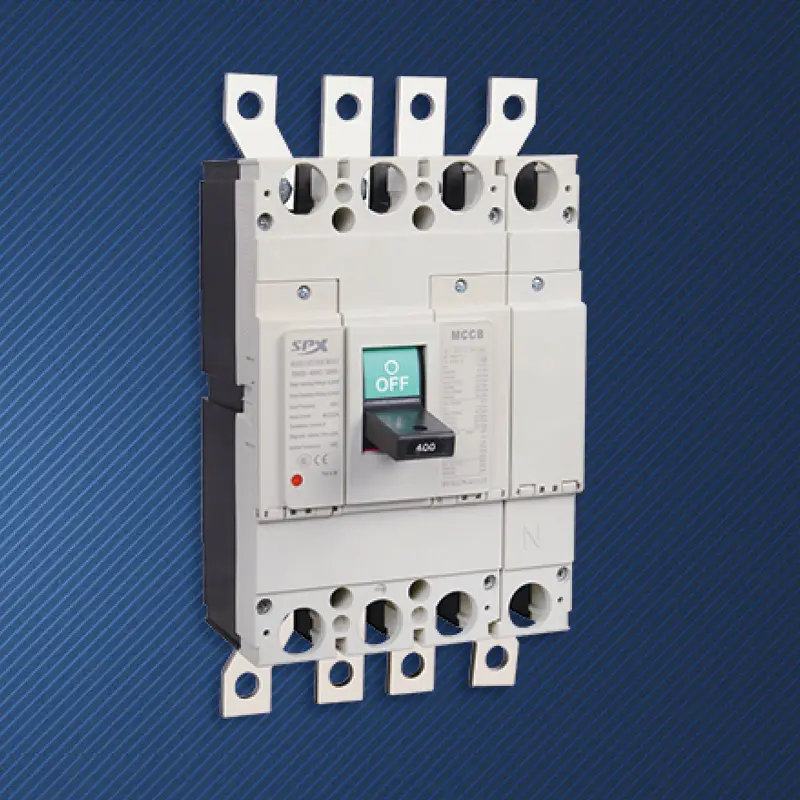

4P 350A 配線用遮断器

数百キロワットの電力容量を持つ大規模な建物や産業施設では、配電システムの複雑さと安全性の要件が飛躍的に増大しています。 SPX カスタマイズされた 4P 350A モールド ケース サーキット ブレーカは、このような複雑なシステムの「ソース」または「大動脈」向けに特別に設計されています。この製品は、単一の保護機能を超えて、故障電流の遮断、中性線に戻る非線形負荷 (IT 機器や周波数コンバータなど) によって生成される高調波電流の管理、メンテナンス中の絶対的な安全性と完全な電気絶縁の提供という 3 つの主要な使命を担っています。これは、巨大で不平衡で高調波の多い負荷の下でも、システムの安全で安定した動作を保証する「安定化力」です。

アドバンテージ

大容量の非線形負荷システムでは、第 3 高調波電流が中性線に重畳され、その電流が相線電流をはるかに超えます。 4P 350A モールドケースサーキットブレーカの N 極は、相極 (350A) と同レベルの過負荷および短絡保護機能を備えており、この異常な状況でも確実に動作し、長期の過負荷による中性線の過熱や発火を防止します。これは基本的な安全上の問題であり、3 極サーキット ブレーカーでは解決できません。
地絡または短絡障害が発生した場合、4 つの極はミリ秒レベルの同期切断を実現し、障害のある回路 (活電している可能性のある N ワイヤを含む) は電源側から完全に分離され、人員と機器に最高レベルの安全保護を提供し、IEC および GB 規格の完全絶縁電気機器の厳しい要件に完全に準拠します。
電子リリースユニットを搭載しており、4極ごとに保護パラメータを細かく設定できます。高品質 4P 350A モールド ケース サーキット ブレーカの短遅延保護機能は、上位レベルと下位レベルの完全に選択的なトリップを実現するための鍵であり、障害発生時に最小範囲のみが確実に遮断されます。同時に、各相と中性線の電流を監視および記録し、電力品質分析と障害追跡のためのデータ サポートを提供します。
大容量フレームワーク設計を採用し、優れた放熱性能と動的熱安定性を備え、350Aの連続電流と高強度の短絡電気ショックに耐えることができます。
4極補助接点、警報信号、シャント/不足電圧解除装置、電気操作機構を統合し、遠隔監視、自動切替、ビル管理システムとの連携を容易に実現します。

応用

カスタマイズされた 4P 350A モールド ケース サーキット ブレーカーは、TN-S 電源システム下のデータ センター フロアのメイン受電サーキット ブレーカーとして機能し、多数の単相サーバー キャビネットを含む配電システムを保護および絶縁し、第 3 高調波を効果的に管理します。
大型ショッピングセンター、超高層オフィスビル、星評価ホテルなどの変圧器の低圧側主開閉器は、すべての活電導体を絶縁するための安全規制の要件を満たしています。
スポーツ会場、劇場、三次病院、および複数の単相負荷があるその他の重要な場所では、安全性と互換性を確保するために、メイン配電キャビネットに 4P 350A モールドケースサーキットブレーカーを使用する必要があります。
4P 350A モールド ケース サーキット ブレーカは、集中可変周波数駆動装置を備えた大規模な溶接作業場や生産ラインに電力保護と中性線高調波電流保護を提供します。

SPX SM30-400 シリーズのモールドケースサーキットブレーカ MCCB パラメータ

フレーム(A)		SM30-400(NF-CW)						動作特性
定格電流 (A)		250、300、315、350、400
定格電圧(V)		AC400V
定格絶縁電圧(V)		AC690V
極数		3			4
制限された遮断能力		C	S	H	C	S	H
短絡遮断回路(kA) AC400V		25	35	50	25	35	50
動作短絡(kA) AC400V		15	20	25	15	20	25

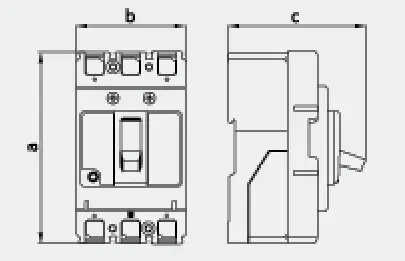

プロフィール写真
	a	258			258
	b	140			185
	c	153			153

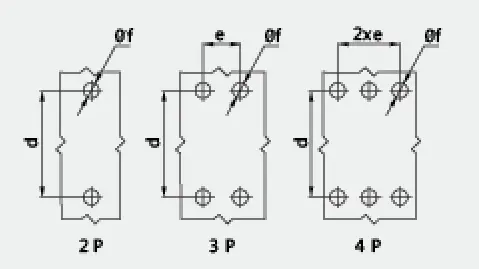

取付イメージ
	d	195			195
	e	45			45
	f	8			8
機械寿命		4000
電気的寿命		1500
電動操作装置(MD)		●
外部回転ハンドル		●
自動引き外し装置		熱磁気
