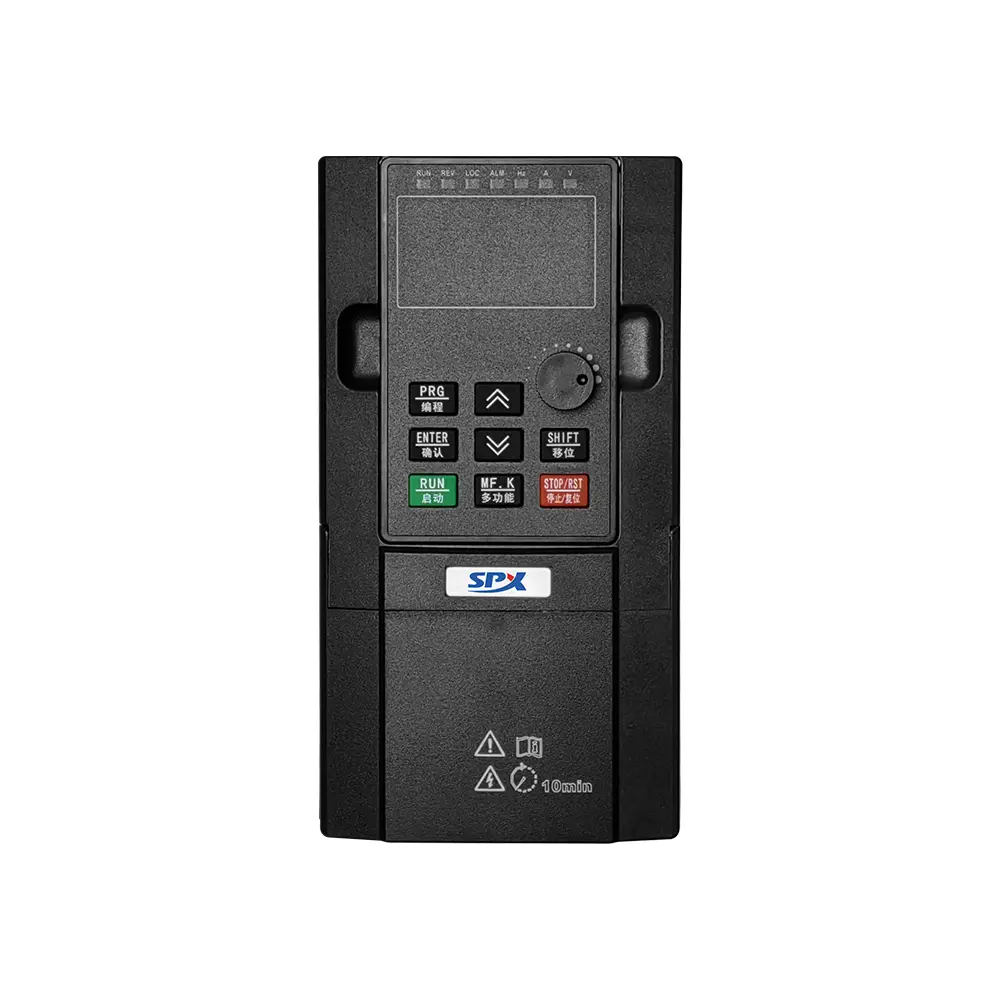

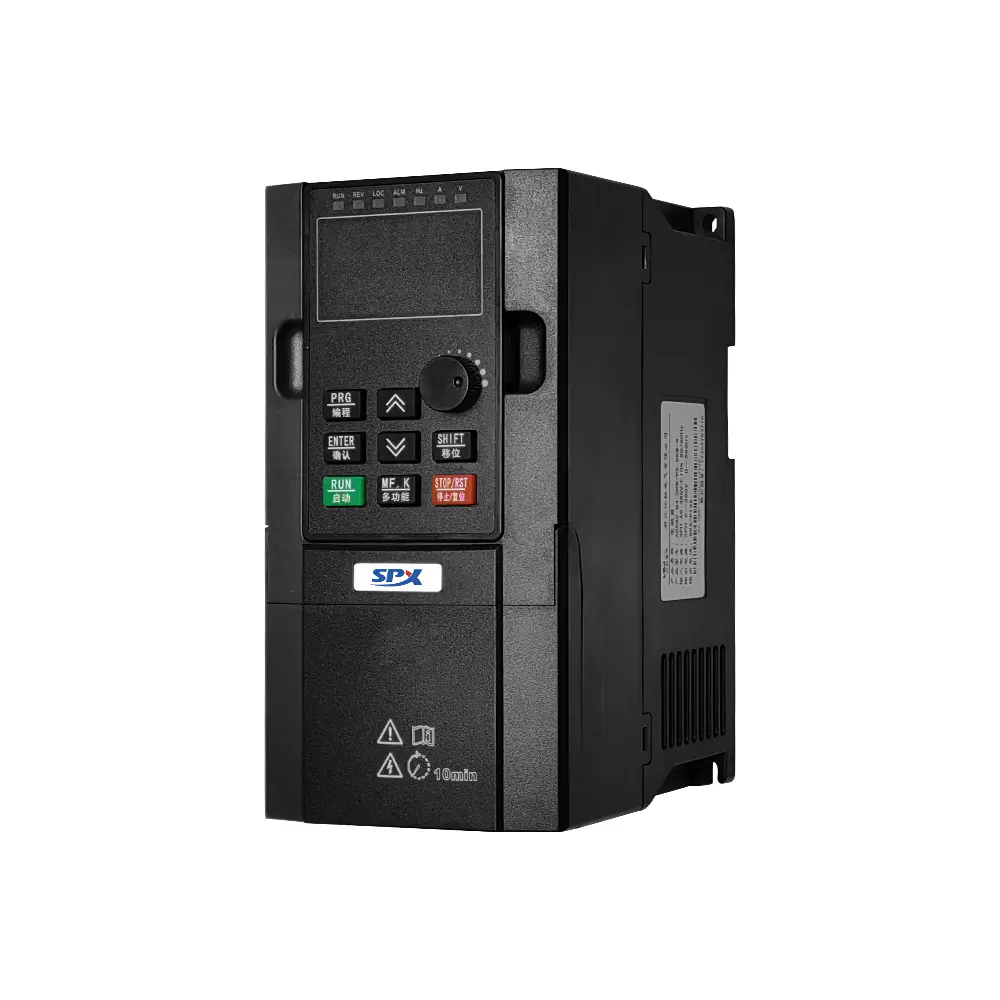

AC周波数コンバータ220vから380v

世界中の多くの作業場、農場、または古い建物では、220V 電圧が一般的な電源標準ですが、多くの効率的で信頼性の高い三相産業用モーターには 380V 電源が必要です。従来の大きくて非効率な昇圧変圧器方式では、電圧を変更することしかできず、モーターを制御することはできません。 SPX 工場の CE 認定 AC 周波数コンバータ 220v から 380v は、この技術的な行き詰まりを完全に打破しました。これは、電圧変換、可変周波数速度調整、インテリジェント制御を統合した「電力リシェーピング センター」であり、220 V 電力網に基づいて、モーターを交換することなく標準三相モーターの潜在的な性能を最大限に引き出すことができ、最新の速度調整技術によってもたらされる利点をすべて享受できます。

特徴：

カスタマイズされた AC 周波数コンバータ 220v から 380v は、まず入力 220V AC 電力を DC に整流し、次にマイクロプロセッサによって制御されます。高度な IGBT インバーター モジュールを通じて、純粋で安定した三相 0 ～ 380 V、周波数調整可能な正弦波 AC 電力を合成します。これは電圧を高めるだけでなく、電力の品質と形式をインテリジェントに再構築することでもあります。

在庫または市場で最も人気のある標準 380V 三相非同期モーターを直接駆動することで、モーター資産への既存の投資が保護され、低電圧に適応するために特別なモデルのモーターを購入するという高コストと希少性を回避できます。

モーターの直接始動時（始動電流は定格値の5～7倍に達する可能性があります）の220V電力網への重大な影響を徹底的に排除し、トリップを防止し、伝達機構への機械的ストレスを大幅に軽減します。内蔵の包括的な電子保護機能 (過電流、過負荷、過電圧、過熱など) により、モーターを二重に保護します。

モーター速度の連続的かつスムーズな調整を実現します。ウォーターポンプとファンの場合、AC 周波数コンバータ 220v から 380v は、実際のニーズに応じて流量と空気量を調整し、非効率なバルブやバッフルを置き換え、大幅なエネルギー節約 (通常は最大 25% ～ 50%) を達成します。工作機械やベルトコンベアなどの加工速度や生産サイクルの最適化が可能です。

テクニカルパスとコア機能

動作原理：220V AC入力→整流とフィルタリング（安定したDCバスの形成）→設定に従ってマイクロプロセッサがPWM制御信号を出力→IGBTインバータブリッジがDCを三相可変周波数および可変電圧AC電力に反転→380Vモーターに出力。

主な仕様:

入力電源: 単相 220V または三相 220V (特定のモデルによる) と互換性があり、高い適応性があります。
出力電圧: 三相 0-380V (線間電圧) 0 定格周波数 (50Hz/60Hz など) に対応します。
制御コア：V/F制御またはオープンループベクトル制御を使用して、低速でも広い周波数範囲で安定したトルクを出力し、十分なパワーを確保します。
電力範囲: 通常 0.75kW ～ 22kW をカバーし、小型および中型の機器から一部の中型機械までの電力ニーズを満たします。

応用

輸出メーカーは、電力供給用のモーターを変更することなく、220V の電力網しかない市場 (南北アメリカやアジアの一部の国など) で動作するように、380V 地域 (中国やヨーロッパなど) 向けに機器を設計します。
220Vの三相または単相受電線のみを備えた古い工場、倉庫、研究室で、CNC工作機械、ミキサー、油圧ポンプなどの新たに追加された標準機器に電力を供給します。
遠隔地の深井戸ポンプ、灌漑システム、穀物加工機械に電力を供給するために、AC 周波数コンバータ 220v から 380v は既存の低電圧送電線を利用して高出力機器を駆動します。
380Vモーターを使用したセントラル空調の冷却ポンプとモール換気システムを周波数変換省エネ改修します。ただし、現場の主電源が 220V のみの場合、このソリューションは元のモーターを直接利用できます。

G1.5KW技術データ
