マグネットモータースタータースイッチ

装置および生産ラインの開始点では、オペレーターは複雑な電気キャビネットに頼ることなく、モーターの運命を直接かつ安全に制御できる「電源スイッチ」を必要とします。 SPX 耐久性のある磁気モーター スターター スイッチは、この目的のために生まれました。従来の「ボタン/スイッチ+コンタクタ+プロテクター」の分割制御システムを、堅牢で直感的な統合操作パネルに凝縮しました。これは単なるスイッチではなく、保護機能が組み込まれたローカル電力制御ステーションでもあり、オペレータに最も効率的で安全な直接制御を提供します。

コアの強み

一体化された防水防塵ボタン (スタート/ストップ) またはロータリー スイッチ (ON/OFF) は、明確な識別とシンプルで直接的な操作ロジックを備えており、専門の電気技師の知識がなくても安全に操作できます。
オペレータが触れるのは安全な低電圧制御パネルのみで、すべての高電圧コンポーネントは頑丈な金属またはエンジニアリング プラスチックのケースに完全に密閉されており、オプションで緊急停止ボタン (キノコの頭) が提供されます。緊急時には、安全規定に従ってワンタップで機械を停止できます。
通常、筐体は高い保護レベル (IP55、IP65 など) を備えており、粉塵、水しぶき、油汚れに対して耐性があります。磁気モータースタータースイッチは、作業場、屋外、水洗エリアなどの過酷な環境に適しています。
制御パネルから制御キャビネットまでの長い多芯制御ケーブルの必要性を排除するため、磁気モータースタータースイッチは電源とモーターワイヤーの接続のみを必要とし、配線と設置のコストを 50% 以上節約します。

応用

エアコンプレッサー、ウォーターポンプ、ファン、ミキサーなどの機械側コントロールボックスにより、オペレーターは現場での起動・停止や機器の状態の監視が可能です。
ベルトコンベア、エレベータ、フィーダの始動制御ステーションにより、材料配送担当者による直接制御が容易になります。
電気ホイスト、移動式油圧ステーション、洗浄機の制御ハンドルで、機器と制御の同期動作を実現します。
農業用灌漑ポンプ、下水処理装置、建設機械などの風雨、塵埃に対する高い保護性能を備えたマグネットモータスタータスイッチです。

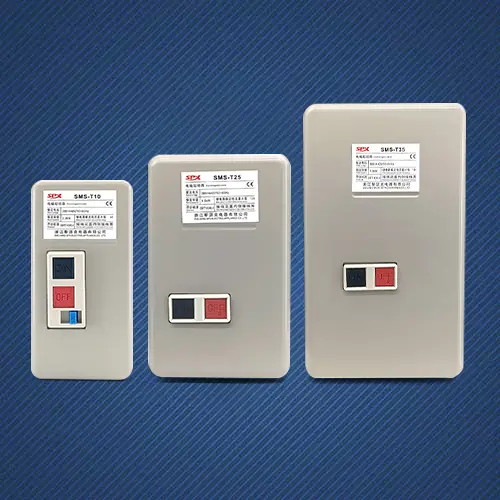

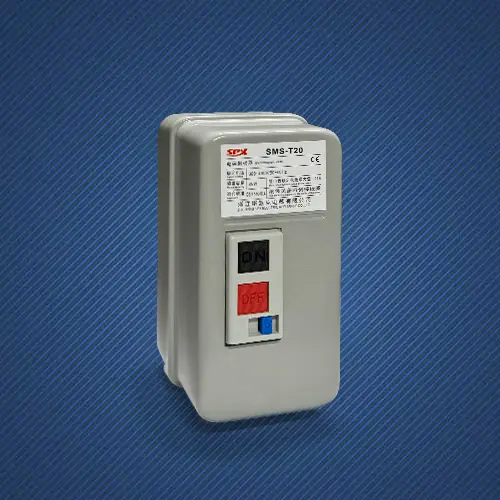

SPX 磁気モータースターターパラメーター

フレーム(A)			SMS-T10/12	SMS-T20	SMS-T21	SMS-T25		SMS-T35
KWIHP(AC-3)リテッドパワー(AC-3)EC60947-4		220V	2.2/3	4/5.5	4/5.5	5.5/7.5		7.5/10
		380V	2.7/3.5	7.5/10	7.5/10	7.5/10		15/20
定格電流(AC-3)GB14048.4		220V	11/13	20	20	26		35
		380V	7/9	20	20	25		32
加熱電流(A)			20	32		50		60
保護絶縁電圧(V)			660
補助接点AC-15	接触	標準	1いいえ	1NO+1NC	2NO+2NC
	保持電流(A)	220V	1.6
		380V	0.95
電気定格			IP30
機械的寿命			1000		500
外形と取付寸法
			タイプ	L	W	H1	H2		C1	C2
			S3-20/21	106	170	110	115		140	76.0
			S3-25/35	136	225	110	130		165	95

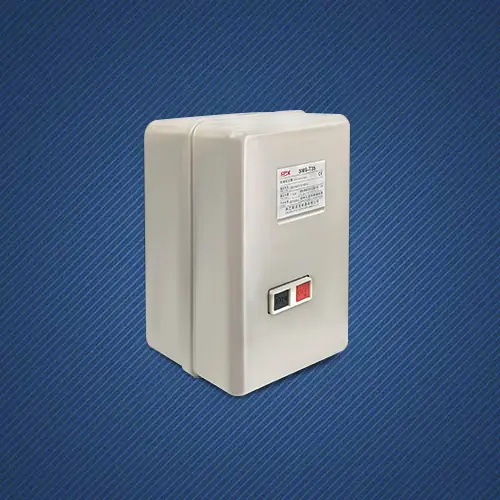

SPX マグネットモータースターター S3-T25 詳細
