コンプレッサー用マグネットモータースターター

SPX 耐久性のあるコンプレッサー用磁気モーター スターターは、産業用ガス源と冷凍サイクルの中心であり、モーターが始動するたびに大きな慣性負荷と電流ショックが伴います。ユニバーサルスターターは、多くの場合、過酷な動作条件下で寿命の短縮や保護の故障のリスクに直面します。当社のコンプレッサー専用磁気モータースターターは、エンジニアリングアプリケーションにおけるこの中心的な問題点を解決するように設計されています。制御機能と保護機能を深く統合し、コンプレッサーの負荷特性を包括的に強化し、あらゆる始動停止を安定して制御された出力に変換し、コンプレッサーの継続的かつ健全な動作を保証する「プロフェッショナルモニター」とします。

アドバンテージマスター

接点には耐溶着性と導電性が極めて高い特製の銀合金材を使用しています。コンプレッサー起動時の定格電流の6～8倍の過渡サージに耐えられるように設計されています。
コイルと鉄心は、電力網の電圧変動下でも十分な磁力を生成するように最適化されており、動的鉄心が迅速かつ強力に係合するように駆動され、起動プロセス中の接触振動とアーク侵食を軽減します。
コンプレッサー用磁気モータースターターは、強化されたアーク消弧室と最適化されたエアダクト設計を採用しており、頻繁な動作下でも熱を素早く放散してアークを消し、安定した電気的性能を維持し、接点寿命を延長します。

応用

商用冷凍ユニット、チラー、ヒートポンプシステムのスクロールおよびスクリューコンプレッサーの制御。
エンジニアリング分野で使用されるディーゼル駆動エアコンプレッサーの電子制御部分は、振動や温度変化に強いです。
コンプレッサー用マグネチックモータースターターは、プロセスフローにおいてプロセスガスを搬送するコンプレッサーとして使用されており、高い制御精度と信頼性の高い保護が求められます。

SPX 磁気モータースターターパラメーター

フレーム(A)			SMS-T10/12	SMS-T20	SMS-T21	SMS-T25		SMS-T35
KWIHP(AC-3)リテッドパワー(AC-3)EC60947-4		220V	2.2/3	4/5.5	4/5.5	5.5/7.5		7.5/10
		380V	2.7/3.5	7.5/10	7.5/10	7.5/10		15/20
定格電流(AC-3)GB14048.4		220V	11/13	20	20	26		35
		380V	7/9	20	20	25		32
加熱電流(A)			20	32		50		60
保護絶縁電圧(V)			660
補助接点AC-15	接触	標準	1いいえ	1NO+1NC	2NO+2NC
	保持電流(A)	220V	1.6
		380V	0.95
電気定格			IP30
機械的寿命			1000		500
外形と取付寸法
			タイプ	L	W	H1	H2		C1	C2
			S3-20/21	106	170	110	115		140	76.0
			S3-25/35	136	225	110	130		165	95

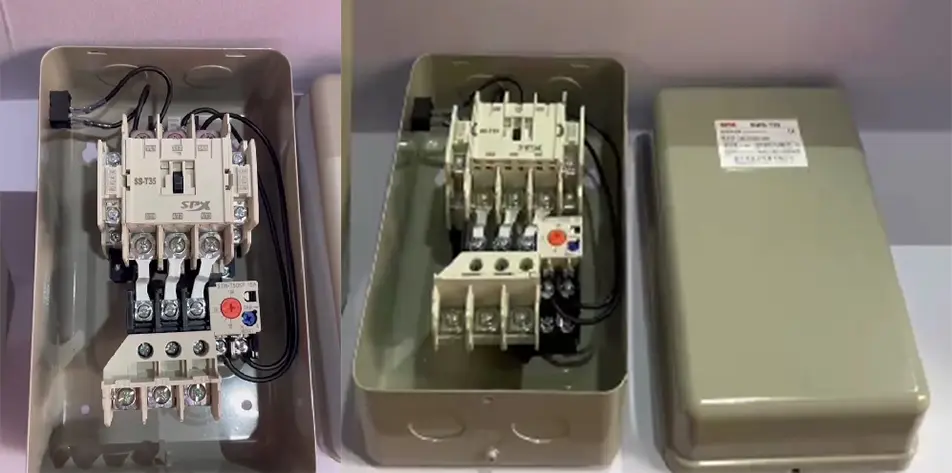

SPX マグネットモータースターター S3-T25 詳細
