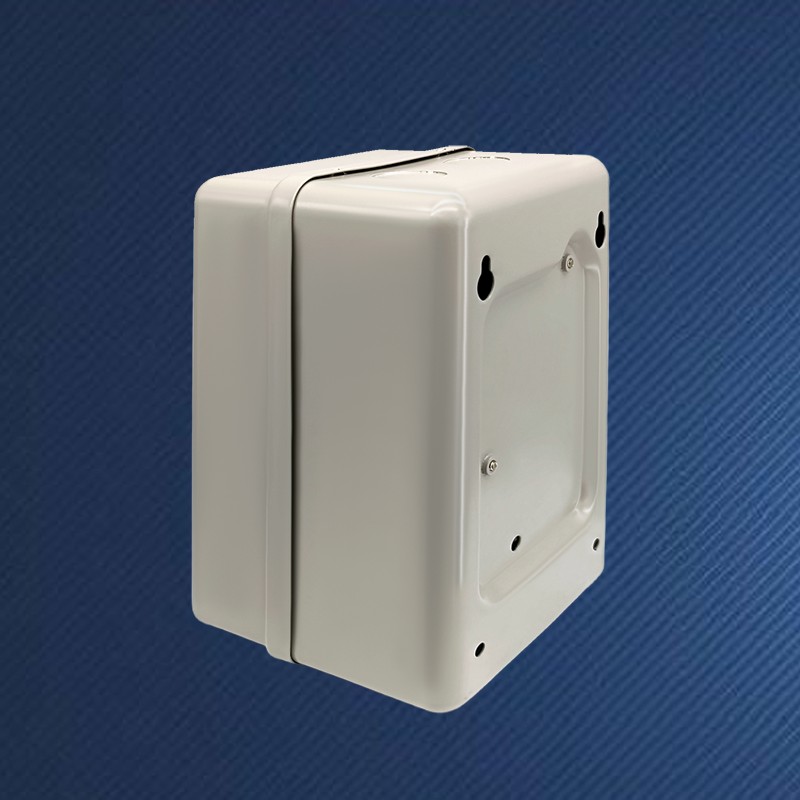

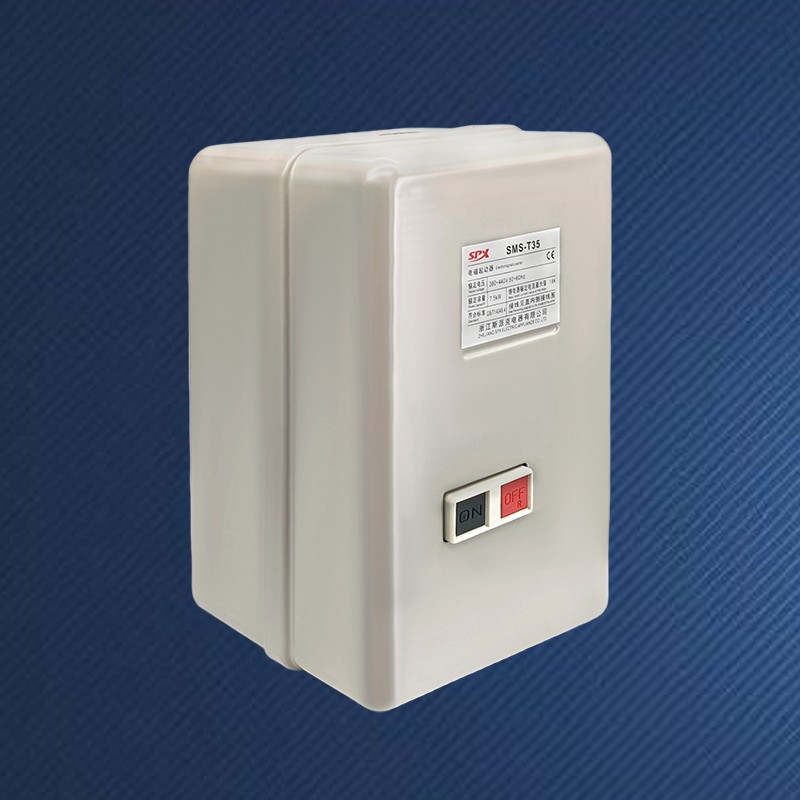

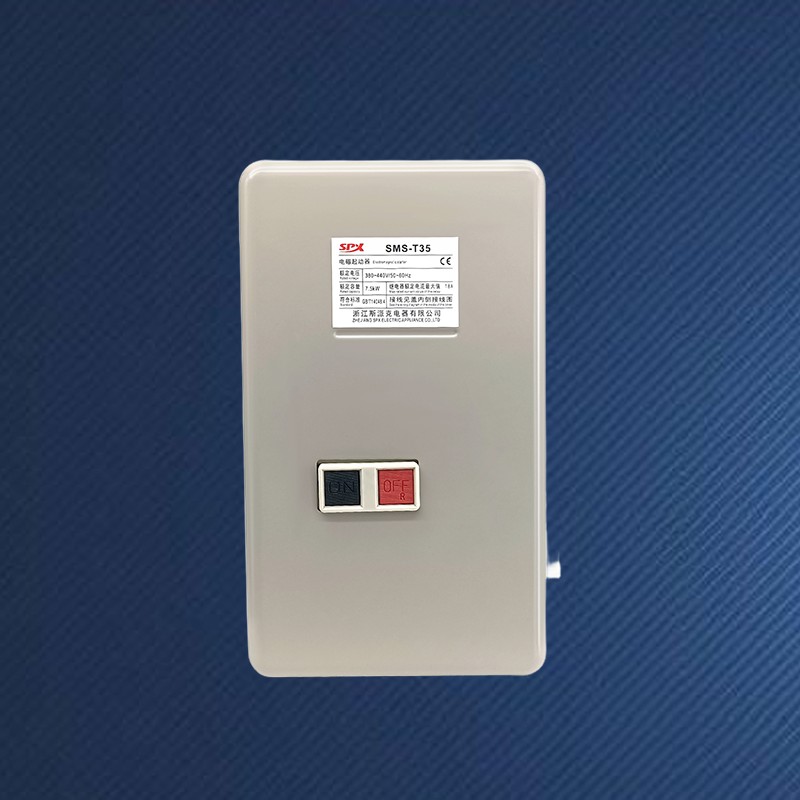

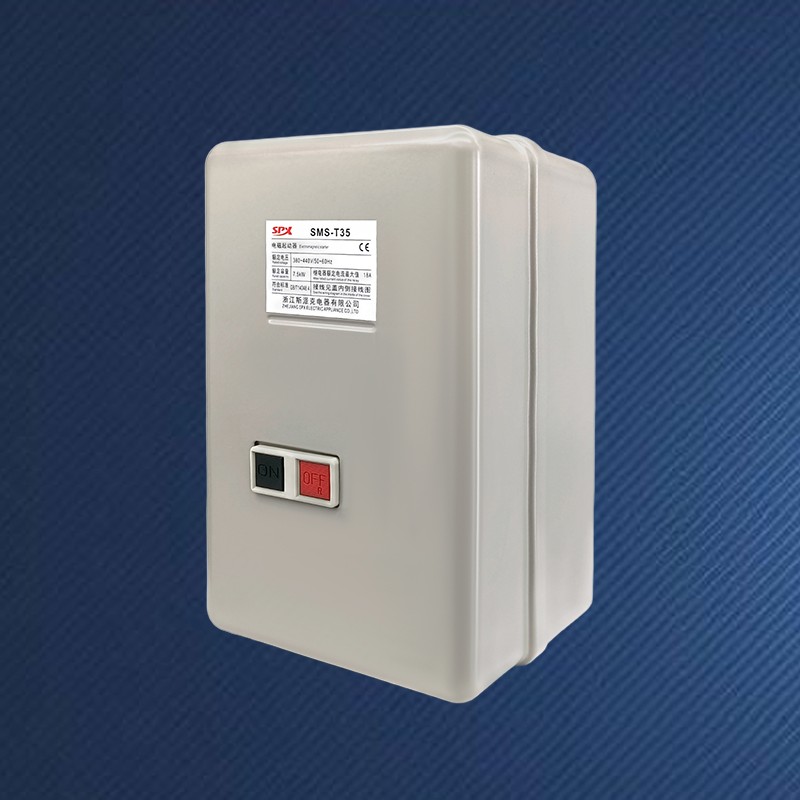

全電圧磁気モータースターター

今日、複雑なソフトスタートと可変周波数制御を追求する中で、その比類のない構造、信頼性、経済的価値により、多数の標準アプリケーションで常に基礎的な位置を占めるツールがあります。それが、SPX のカスタマイズされたフル電圧磁気モータースターターです。最も忠実で信頼性の高いスイッチのような中間リンクをすべて放棄し、グリッド エネルギーをモーターに直接かつ瞬時に注入し、最も純粋な運動エネルギー変換を完了します。当社の全電圧磁気モータースターターは、この古典的なロジックを現代工学的に結晶化させたもので、「穏やかな」始動を必要としないデバイスに最も強力かつ最も効率的な最初の駆動力を提供します。

特徴：

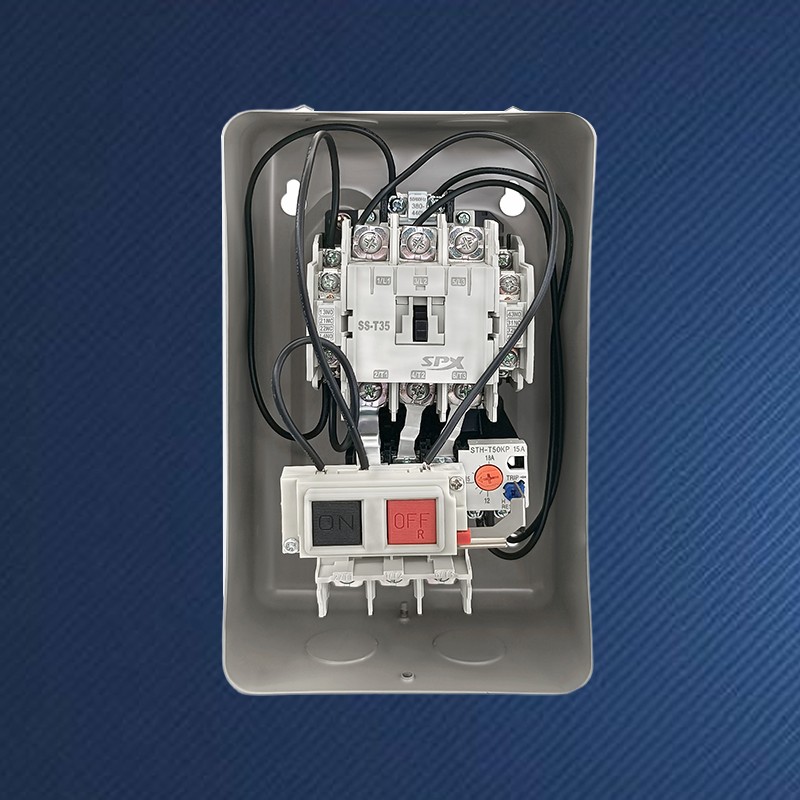

このシステムは、絶縁スイッチ、ヒューズ（またはサーキットブレーカー）、電磁接触器、過負荷保護装置のみで構成され、最小限のコンポーネントと明確なロジックを備えています。これは、障害点が減り、メンテナンスが簡素化され、システム全体の信頼性が向上することを意味します。
コンタクタが接続された瞬間に、モータはタイミングやロジック遅延なしで最高の応答速度でフルトルクで起動します。
スターデルタ、単巻変圧器、または周波数変換器のソリューションと比較して、全電圧磁気モータースターターは、部品コスト、設置コスト、およびキャビネットの占有スペースが最も低くなります。
起動後、モーターは電圧降下装置による固有の損失がなく、100% の動作効率でフル電圧で動作します。

動作原理

開始コマンドにより、全電圧磁気モーターのスターター コイルが通電され、主接点が閉じ、電力網の三相電圧がモーター端子に直接完全に印加されます。モーターは始動し、その固有の特性に従って定格速度まで加速します。

主な考慮事項

始動電流: 通常、定格電流の 6 ～ 8 倍。過度の電圧降下を引き起こしたり、同じ電力網上の他の機器に影響を与えたりすることを避けるために、電力網または変圧器の容量がそれに耐えられるかどうかを評価する必要があります。
始動トルク：定格トルクの倍数でもあり、機械伝達系（ギア、ベルト、負荷など）が現時点での機械的衝撃に耐えられるかどうかを確認する必要があります。

応用

小型の水ポンプ、ファン、コンプレッサーを駆動します (通常、地域の電力網規制に応じて、7.5kW、11kW など、電力網の直接始動が許容される範囲内の電力を持つ機器を指します)。
フライホイールや大きな慣性ローラーなどの始動装置、高い始動トルクを備えた全電圧磁気モータースターターは、慣性を素早く克服するのに役立ちます。
全電圧磁気モータースターターは、工作機械、コンベア、ミキサーなどの高度に標準化された機器で広く使用されており、その機械設計は直接始動への影響を考慮しています。
十分な電力容量余裕のあるシステムでは、全電圧磁気モータースターターを使用して非コア機器を制御し、全体のコストを削減します。
