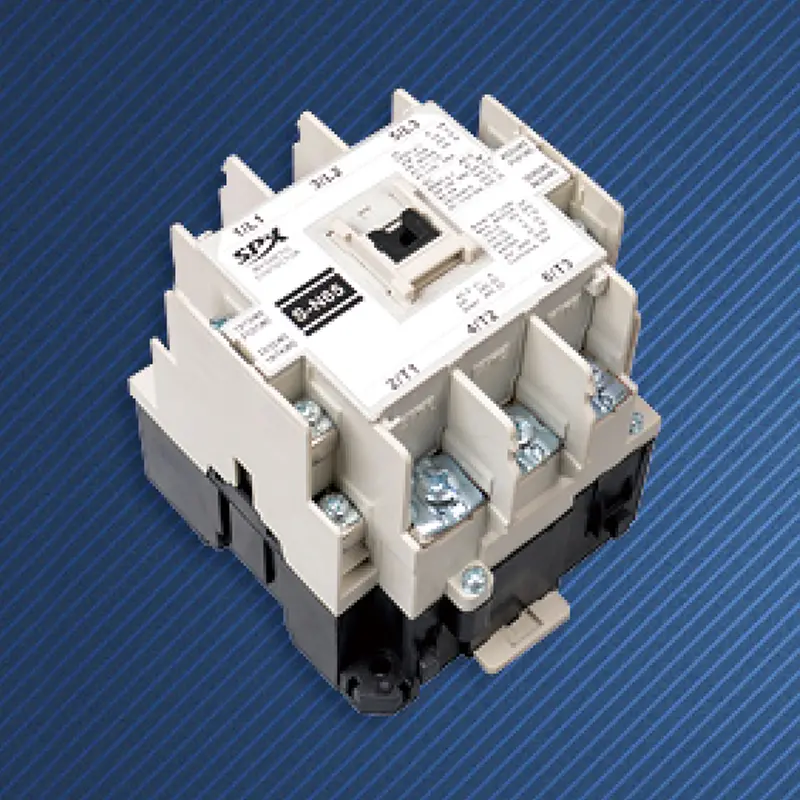

ACコンタクタ空調ユニット

SPX Electric 工場のカスタマイズされた AC コンタクタ空調ユニットは、汎用コンタクタの単純な応用ではありません。エアコン用コンプレッサー（特に自動リセット過負荷保護機能付き密閉型コンプレッサー）やファンモーターの動作特性に基づいて、電気的寿命、遮断容量、体積構造などの観点から専門的に定義された電磁スイッチ装置です。

特徴と利点

高品質の AC コンタクタ エアコン ユニットは、AC-8a (制御用密閉型冷凍機コンプレッサーの電動モーター) または AC-7a (家庭用および同様の用途の電動モーター負荷) の使用カテゴリー規格に厳密に準拠しています。つまり、その電気的寿命とオン/オフ容量の試験条件は、空調用コンプレッサーの実際の動作条件を完全にシミュレートしています。
一般的な定格動作電流は 30A ～ 45A をカバーし、動作電圧は単相 (208 ～ 240V) または三相 (最大 660V) の空調システムに適合しており、ほとんどの家庭用および業務用エアコンのコンプレッサー電力要件を直接満たすことができます。
主な接点には銀合金または銀を主成分とした合金材料が使用されることが多く、導電性、耐アークエロージョン性、耐溶着性に優れており、頻繁にコンプレッサー起動サージ電流が流れても安定した接触が得られます。
上下配置の立体設計を採用し、上部は直動ブリッジダブルブレークポイント接点方式、下部は電磁方式となっています。コンパクトな構造で、スペースの限られた空調制御箱内にも設置しやすくなっています。
内蔵の二重遮断電気アーク消弧室または縦シーム消弧グリッドは、電流遮断時に発生するアークを迅速に冷却して消火し、接点を効果的に保護し、他の微弱な電流制御信号との干渉を防ぎます。
厳格な環境適応性：空調室外機が直面する可能性のある高温、高湿、振動環境下でも安定した動作を保証するため、周囲温度範囲（一般的に-5℃～+50℃）、標高（≤ 2000m）、汚染レベル、設置カテゴリ（通常クラスIII）などの使用条件が明確に定義されています。
現場での設置を容易にするために、多くの場合、プラグ接続とネジ接続という 2 つの主な回路接続方法が提供されます。コイル端子も一般的にプラグイン接続で設計されており、配線プロセスを簡素化します。
一部のモデルでは、電気的インターロックやコンタクタの状態を制御システムにフィードバックするための補助接点モジュールの取り付けが可能で、制御の柔軟性が向上します。

主要なアプリケーションシナリオ

密閉型冷凍コンプレッサーと固定速度または可変周波数空調システムの室外ファン モーターを制御します。
ACコンタクタ空調ユニットは、四方切換弁、コンプレッサー、ファンなどの負荷の電力切替実行装置です。
ACコンタクタ空調ユニットは、冷蔵庫や陳列棚などの機器のコンプレッサー制御回路に適用されます。

SPX AC コンタクタ スイッチのパラメータ

フレーム(A)			SS-N65
KW/HP(AC-3) 定格電力(AC-3) IEC60947-4		220V	18.5/25
		380V	30/40
保持電流(AC-3) GB14048.4		220V	68
		380V	66
加熱電流(A)			100
保護絶縁電圧(V)			660
補助接点 AC-15	接触	標準	2NO+2NC
	保持電流(A)	220V	1.6
		380V	0.95
電気寿命			60
機械的寿命			300

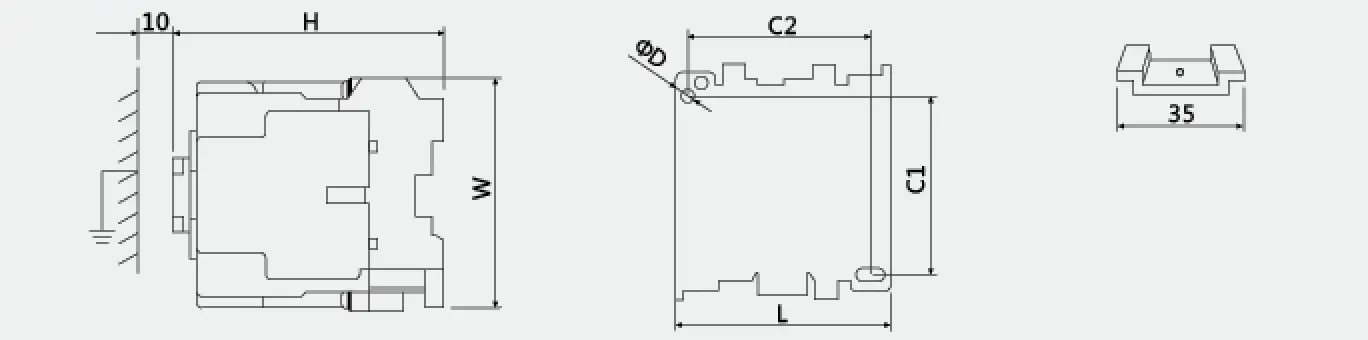

外形と取付寸法
			タイプ	L	W	H	C1	C2	ΦD
			SS-N65	88	106	106	75	70	5
