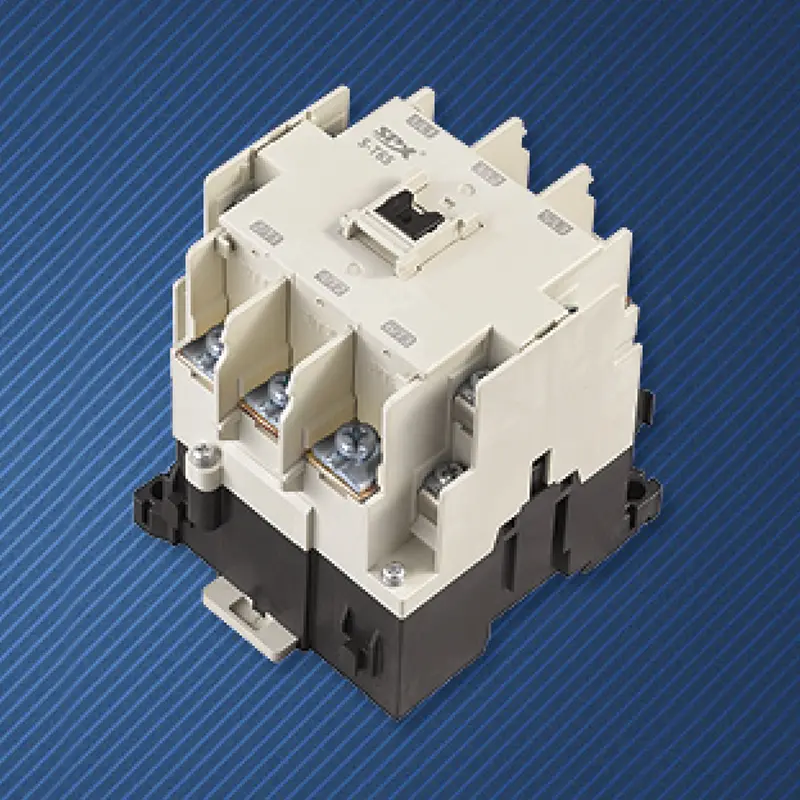

キャリアACユニット用65Aコンタクタ

SPX 電気工場が製造するキャリア AC ユニット用の高品質 65A コンタクタは、電磁原理を使用して回路を制御する自動スイッチング デバイスです。小さな電流で機械的な接点の動きを駆動し（コイルの通電により磁界が発生）、大電流の主回路のオンオフを実現します。その核となる構造は、電磁方式（コイル、鉄心）、接点方式（主接点は大電流が流れ、補助接点は制御回路に使用）、消弧装置（アークを消す）で構成されています。モーターの始動停止、照明制御、産業機器の電源管理などのシナリオに適しており、安全性と信頼性、強力な高頻度動作能力、高電圧回路と低電圧回路の絶縁などの特徴を備えています。これは、自動化制御システムの主要な実行コンポーネントです。

配線手法: スタート ボタンの常開接点を、キャリア AC ユニット用の 65A コンタクタの補助常開接点と並列に接続し、コンタクタを接続し、補助常開接点を閉じます。コイル自体の補助常開点を介してコイルに継続的に電力を供給することにより、セルフロックが形成されます。赤い停止ボタンを押すと、コンタクタの電力が失われます。

設置とメンテナンス

設置前に、カスタマイズしたキャリアACユニット用65Aコンタクタの定格電圧、電流、動作周波数などの技術データが基準を満たしているかどうかを確認する必要があります。また、外観に損傷がないか、動作が柔軟であるか、コイルの直流抵抗値と絶縁抵抗値を測定する必要があります。設置位置は垂直、傾斜は5°以内とし、放熱穴の片側が垂直方向を向くようにしてください。配線を取り付ける際、ネジ、ワッシャー、コネクタなどの部品が脱落すると、AC コンタクタの固着やショートの原因となりますので注意してください。設置後は配線が正しいか確認する必要があります。メイン接点が非通電の場合は、電源を数回オンオフし、メイン接点の動作や鉄心の吸引によるノイズの有無を確認してください。間違いがないことを確認してから使用してください。 AC コンタクタを DC 電源に接続することは許可されていません。そうしないと、コイルが焼損します。

SPX AC電磁接触器パラメータ

フレーム(A)			SS-T65
KW/HP(AC-3) 定格電力(AC-3) IEC60947-4		220V	18.5/22
		380V	30/45
保持電流(AC-3) GB14048.4		220V	68
		380V	65
加熱電流(A)			100
保護絶縁電圧(V)			690
補助接点 AC-15	接触	標準	2NO+2NC
	保持電流 (A)	220V	1.6
		380V	0.95
電気寿命			65
機械的寿命			300

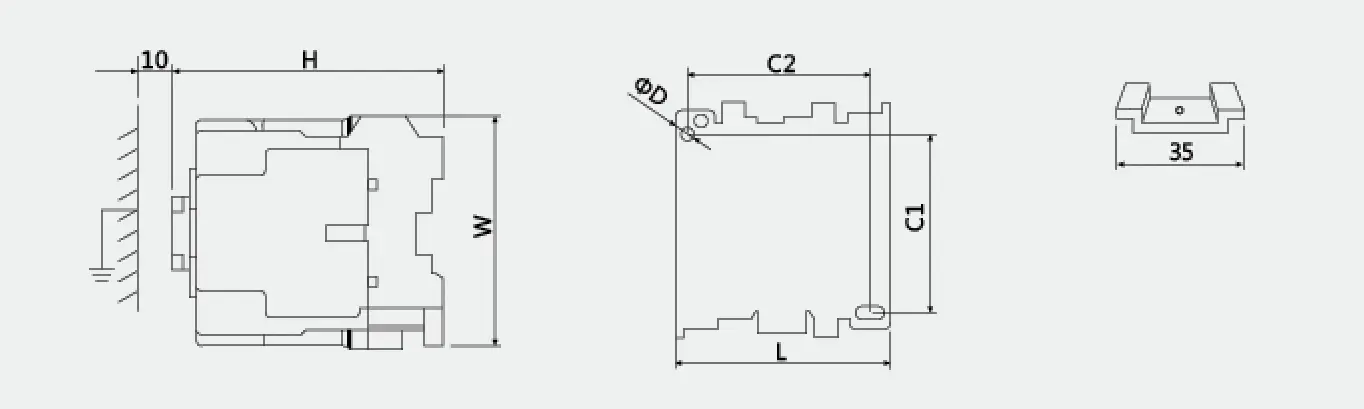

外形と取付寸法
			タイプ	L	W	H	C1	C2	ΦD
			SS-T65	88	103	105	75	70	5.5
