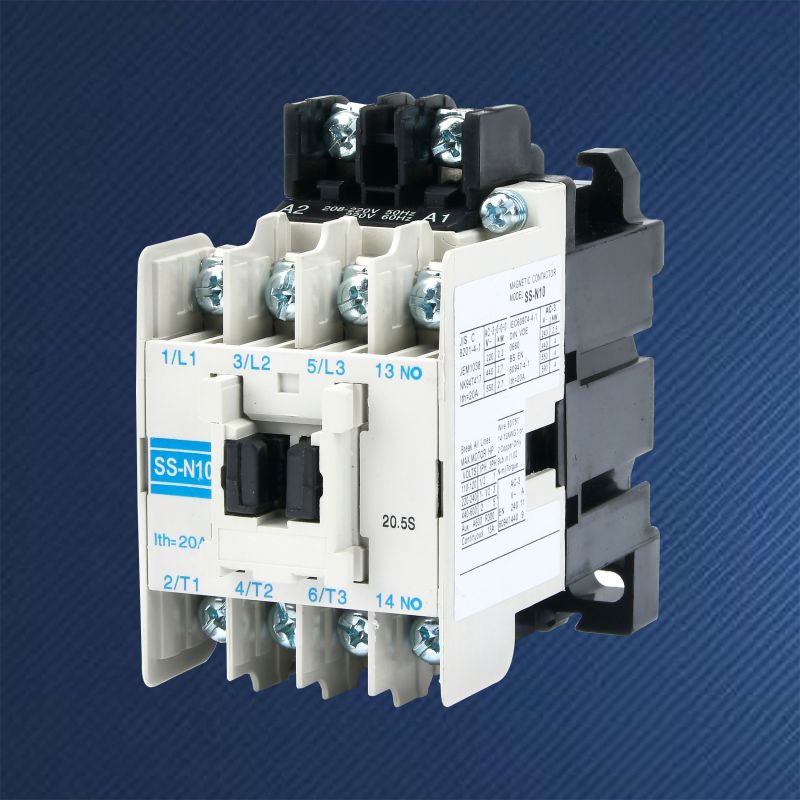

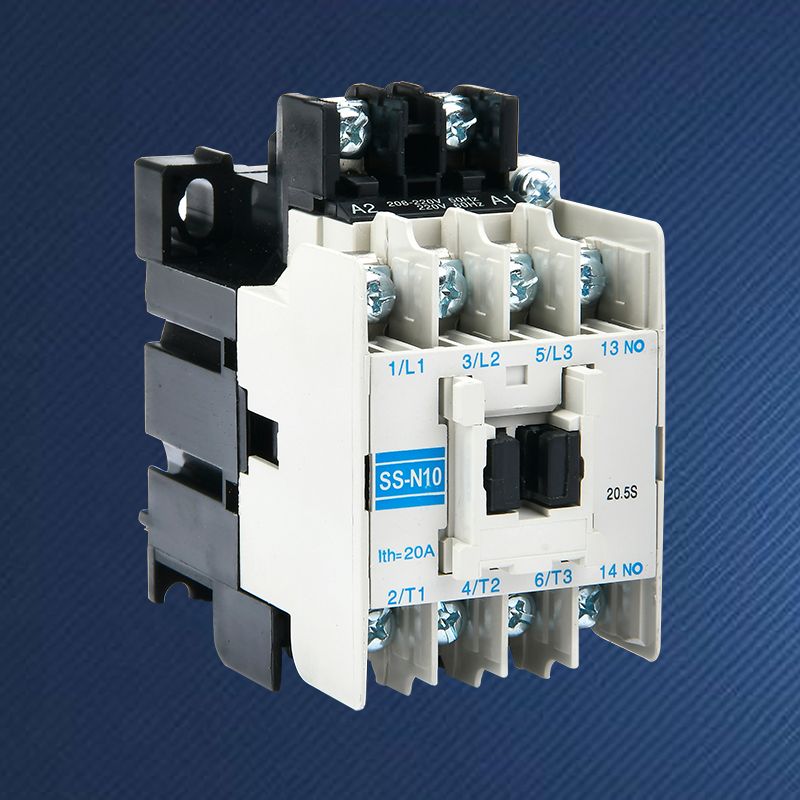

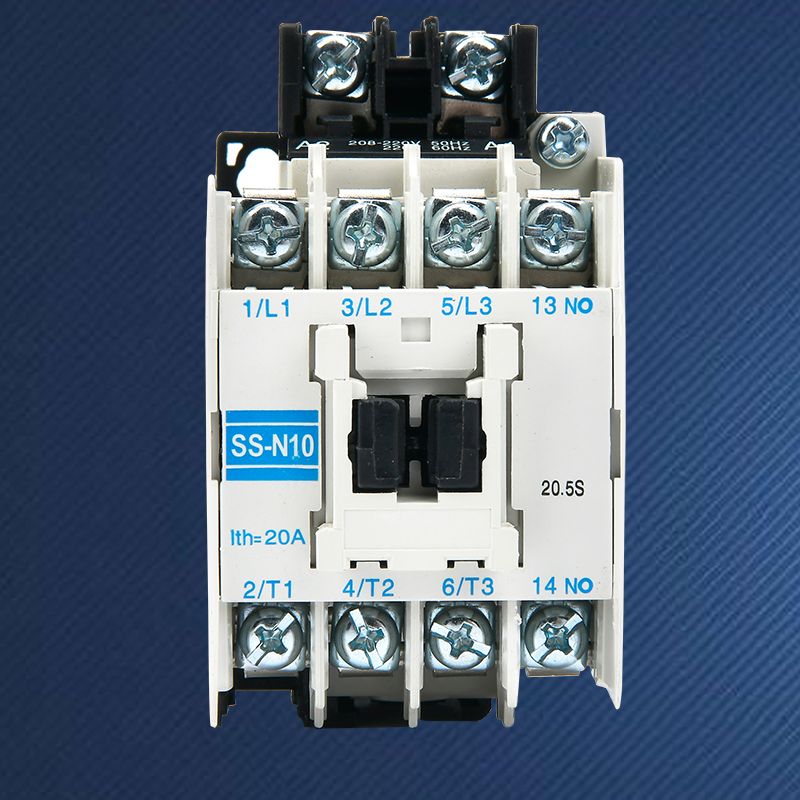

モジュラーACコンタクタ AICT

Model:ss-n10

SPX Electric Factory の高品質モジュラー AC コンタクタ AICT は、電気部品であるだけでなく、カスタマイズ可能な電力制御プラットフォームでもあります。従来のコンタクタの固定構成の限界を打ち破り、革新的なモジュラーアーキテクチャにより、ユーザーは特定のアプリケーションのニーズに応じて接点、補助モジュール、機能アクセサリを柔軟に組み合わせることができ、単純なスタートストップから複雑な連動制御までスムーズな拡張を実現し、システム設計に前例のない柔軟性、拡張性、経済性をもたらします。

お問い合わせを送信

製品説明

SPX Electric の高品質モジュラー AC コンタクタ AICT は、独立して動作できる基本的なコアコンタクタユニットを使用しています。ユーザーは、必要に応じて、さまざまな標準化された補助接点モジュール、遅延モジュール、機械的連動モジュール、または状態表示モジュールを側面または上面に積み木のように取り付けることができます。 sales8@cnspx.com までご連絡ください。お客様との永続的なパートナーシップを確立する機会を得ることができてうれしく思います。

アドバンテージ

将来の不確実な機能要件に対して前払いしたり、インストールスペースを占有したりする必要はありません。制御ロジックが変更された場合、モジュラー AC コンタクタ AICT 全体ではなく、モジュールのみを追加または交換する必要があるため、アップグレードコストとダウンタイムが大幅に削減されます。
エンジニアは、主要な在庫標準のコアユニットと、大部分のアプリケーションシナリオをカバーするいくつかの共通モジュールのみを必要とするため、選択プロセスが大幅に簡素化され、スペアパーツ在庫の種類とコストが削減されます。
モジュール設計により、故障診断とコンポーネントの交換が非常に簡単になります。機械全体を分解したり、複雑な配線をしたりする必要がなく、特定の機能モジュールを迅速に交換できるため、システムの復旧時間を大幅に短縮できます。
在庫のあるモジュラー AC コンタクタ AICT は、機械的インターロックモジュールを追加することで、リバーシブルスタータを簡単に構築できます。遅延モジュールを追加すると、スターデルタ起動などの基本的なタイミング制御を実現でき、外部リレーへの依存を軽減できます。

SPX AC コンタクタスイッチのパラメータ

フレーム(A)			S-C10			S-C12		S-C20		S-C21
			(S-N10)	(S-N11)		（S-N12）		(S-N12)		(S-N20)		(S-N21)
KW/HP（AC-3) リード電源(AC-3) EC60947-4		220V	2.5/3.5	3.5/4.5		3.5/4.5		4/5.5		5.5/7.5		5.5/7.5
		380V	4/5.5	5.57.5		5.5/7.5		7.5/10		11/15		11/15
保持電流(AC-3) GB14048.4		220V	11	13		13		16		22		22
		380V	9	12		12		16		22		22
再加熱電流(A)			20					25		32
保護絶縁電圧(V)			660
補助連絡先 AC-15	接触	標準	1いいえ			1NO+1NC		-		1NO+1NC		2NO+2NC
	還元電流 (A)	220V	1.6
		380V	0.95
電気寿命			100
機械的寿命			1000							500
外形と取付寸法



			タイプ		L		W	H	C1		C2		D
			S-N10		43		78	78	50		35		4.5
			S-N12		53		78	78	50		40		4.5
			S-N18		43		79	81	60		30		4.5
			S-N21		63		81	81	60		54		4.5

フレーム(A)			S-C25(S-N25)	S-C85(S-N35)		S-C50(S-N50)	S-C65(S-N65)		S-C80(S-N80)		S-C95(S-N95)
KWIHP(AC-3) リード電源(AC-3) EC60947-4		220V	7.5/10	11/15		15/20	18.5/25		22/30		30/40
		380V	15/20	18.5/25		22/30	30/40		45/60		55/75
保持電流(AC-3) GB14048.4		220V	30	42		54	68		85		104
		380V	34	44		51	66		85		105
加熱電流(A)			50	60		80	100		120		135
保護絶縁電圧(V)			660
補助接触 AC-15	接触	標準	2NO+2NC
	保持電流(A)	220V	1.6
		380V	0.95
電気寿命			80			60
機械的寿命			500			300
外形と取付寸法
			タイプ		L	W	H	C1		C2		φD
			S-N25/35		75	89	91	58		54		4.5
			S-N50/65		88	106	106	75		70		5
			S-N80/95		100	124	130	110		80		6
