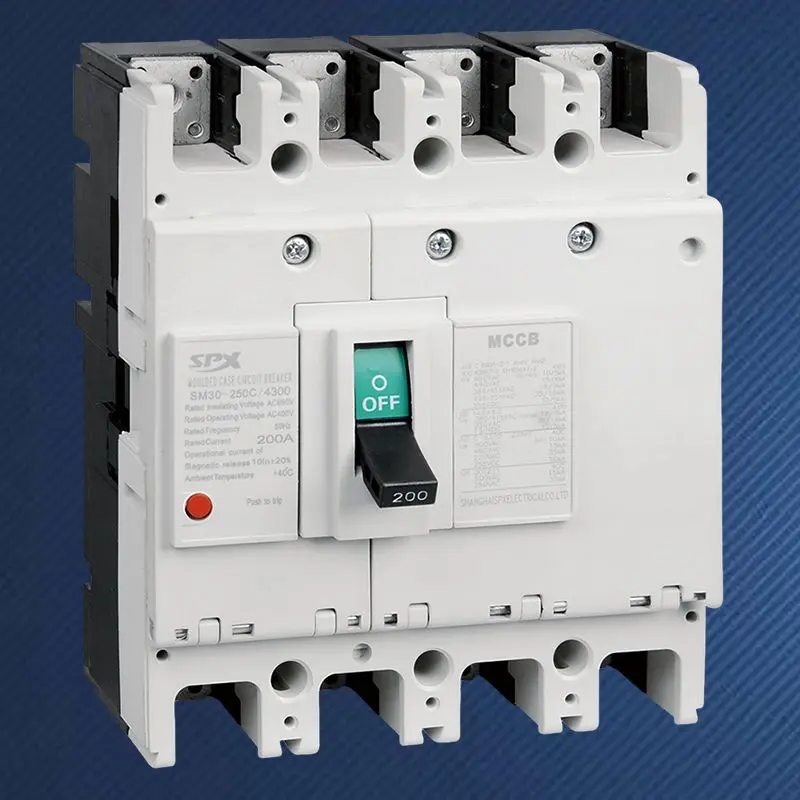

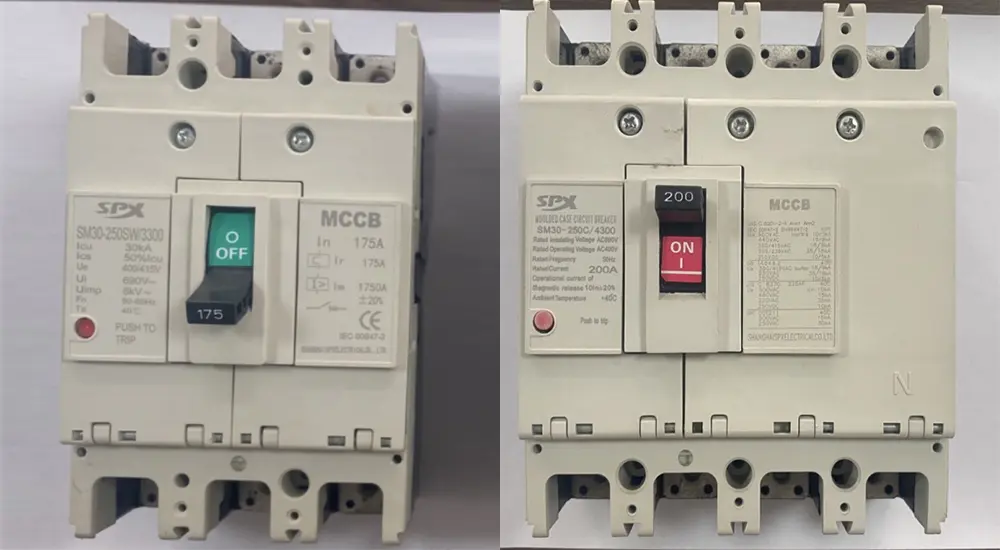

4P 200A 配線用遮断器

多数の単相非線形負荷を使用する現代の商業ビル、データセンター、産業環境では、従来の 3 極サーキット ブレーカーは、安全な絶縁のためのすべての要件を満たすことができなくなりました。 SPX 高品質 4P 200A モールドケースサーキットブレーカの誕生は、活線の完全な絶縁と制御を達成することにあります。三相線を保護するだけでなく、重要な 4 番目の極 (N 極) を使用して中性線を切断および絶縁し、中性線の帯電、潜在的なドリフト、または故障電流によって引き起こされる機器の損傷、火災の危険、および人員の感電の危険を根本的に解決します。これは、複雑な電源品質と高い安全基準の要件に対処するための戦略的な選択です。

アドバンテージ

切断状態では、すべての相線と中性線を同時に切断できるため、バックエンド機器のメンテナンスやライン検査に最高レベルの安全性が保証され、TN-S や TT などの接地システムの絶縁完全性に関する厳しい要件に完全に準拠します。
三相負荷が著しくアンバランスである場合、または第 3 高調波電流が顕著な状況 (大型 LED 照明、IT 機器クラスターなど) では、中性線に異常な電流が流れる可能性があります。 4P 200A モールド ケース サーキット ブレーカーは、過負荷または短絡障害が発生した場合に中性線と相線が同時に遮断され、N 線の過熱や火災の発生を防ぎます。
いずれかの極 (N 極を含む) に障害が発生した場合、回路ブレーカーは 4 つの極にインターロックされ、障害のある回路が完全に分離されます。
N 極の保護機能は、標準およびアプリケーション要件に従って構成でき、一般に完全保護タイプ (相極と同じ定格電流および保護特性を持つ) または調整可能なタイプとして知られており、さまざまなシステム接地および保護調整要件に適応できます。
電子リリースデバイスが装備されている場合、正確な短い遅延設定を使用して、下位レベルの 3 極または 4 極保護装置との完全な選択的調整を実現し、電源の連続性を確保できます。
高品質 4P 200A モールド ケース サーキット ブレーカの設計と材料の選択では、中性線における高次高調波電流の可能性が考慮されており、動作中の長期安定性が確保されています。
耐久性のある 4P 200A モールド ケース サーキット ブレーカは、高品質の 3 極 MCCB と同じグレードの接点材料、消弧システム、および絶縁フレームを使用しており、4 極同期動作下での機械的および電気的耐久性を保証します。

応用

在庫の 4P 200A モールド ケース サーキット ブレーカーは、TN-S システムに基づいて大規模なショッピング モール、オフィス ビル、ホテルのメイン受電サーキット ブレーカーとして機能し、メイン スイッチがすべての活線を切断することを要求する安全規制を満たしています。
深刻な三相不均衡や高調波歪みを引き起こす多数の単相サーバーを備えたコンピュータ ルームのコラム キャビネットに、入力線の保護と中性線の同期保護を提供します。
病院の手術室、研究室、大型舞台照明および音響システムの配電用メイン スイッチは、中性線への 3 次高調波の重畳によって引き起こされる過熱を防ぐように設計されています。
4P 200A モールド ケース サーキット ブレーカーは、デュアル電力伝送スイッチ (ATSE) の上位レベルの保護デバイスとして、2 つの電源間の切り替え時に中性線を完全に絶縁することもでき、異なるシステムの中性線の誤った並列接続を回避します。

SPX SM30-250 シリーズの MCCB 熱磁気パラメータ

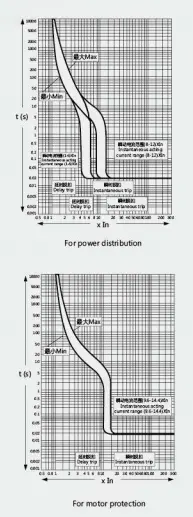

フレーム(A)		SM30-250(NF-CW)						動作特性
定格電流 (A)		100、125、140、150、160、175、200、225、250
定格電圧(V)		AC400V
定格絶縁電圧(V)		AC690V
極数		3			4
制限された遮断能力		C	S	H	C	S	H
短絡遮断容量(kA) AC400V		18	30	50	18	30	50
動作短絡(kA) AC400V		9	15	25	9	15	25
プロフィール写真
	a	165			165
	b	105			140
	c	90			90
取付イメージ
	d	126			126
	e	35			35
	f	5			5
機械寿命		4000
電気的寿命		2000
電動操作装置(MD)		●
外部回転ハンドル		●
自動引き外し装置		熱磁気

正面図
