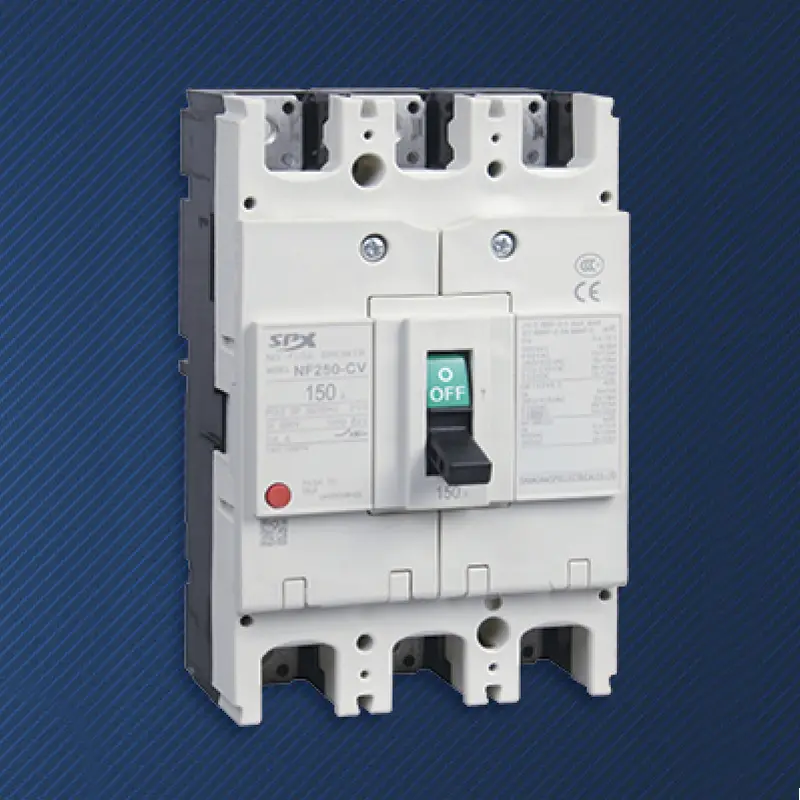

4P 250A 200A 配線用遮断器

現代の電気安全基準がますます厳しくなる中、中性線を含むすべての活線の完全な絶縁と保護を必要とするアプリケーション シナリオがますます増えています。 SPX 工場の高品質 4P 250A 200A モールド ケース サーキット ブレーカーは、この中心概念に基づいたエンジニアリング手法です。特に、不平衡な三相負荷、重大な高調波成分を含む重要な回路、または規制に従って 4 極絶縁が必要な回路に導入されます。このシリーズは単なる保護器具ではなく、システムのコンプライアンス、運用および保守の安全性、負荷適応性への厳粛な取り組みにより、中規模の商業施設からハイエンドの産業用途まで安全かつ確実な電源入力を保証します。

特徴：

200Aと250Aの2つの仕様は、主流の中規模配電容量要件である約100kW～125kW（400Vシステム）を正確にカバーします。 4P 250A 200A モールド ケース サーキット ブレーカーは、床配電ボックス、大規模機器グループの電源、データセンターのコラム キャビネット、およびその他のシナリオに最適な選択肢です。

ユーザーは負荷電流の正確な計算に基づいて最適なモデルを選択でき、「大きな馬が小さな車を引く」ことによって生じるコストとスペースの無駄を回避し、保護効果と投資効果の最適なバランスを実現します。

多数の単相非線形負荷 (IT サーバー、LED 照明など) によって中性線に第 3 高調波が重なる場合、4P 250A 200A モールドケースサーキットブレーカー N 極の完全な電流保護機能により、中性線の過負荷加熱による隠れた危険な火災の危険を防ぐことができます。

メンテナンスまたは修理中に、この回路ブレーカーを切断することにより、すべての通電導体 (L1、L2、L3、N) の同期的かつ絶対的な絶縁が達成され、オペレーターにとって絶対に安全な電気環境が形成され、TN-S およびその他のシステムの絶縁完全性の必須要件が満たされます。

過負荷または短絡故障を検出した極 (N 極を含む) は 4 極同期瞬時切断をトリガーし、故障を完全に切り離して事故の拡大を防ぎます。

応用：

TN-S方式のオフィスビルや大型小売店の基準階用主配電ブレーカとして、安全規制を満たし、照明とコンセントの混合負荷を保護します。

中規模データ センターのカラム ヘッド キャビネットの入力スイッチは、下流のサーバー キャビネットに電力を供給し、IT 負荷によって生成される中性線高調波電流を管理します。

自動化生産ラインのコントロールセンターの電源受電保護は、生産ライン上にモーター（三相）とコントローラー（単相）などの負荷が混在しています。

SPX SM50-250 シリーズのモールドケースサーキットブレーカ MCCB パラメータ

フレーム(A)		SM50-250(NF-CV)
定格電流In(A)		100、125、140、150、160、175、200、225、250
定格電圧(V)		AC400V
定格絶縁電圧(V)		AC690V
極数		3			4
制限された遮断能力		C	S	H	C	S	H
短絡遮断容量(kA) AC400V		18	30	50	18	30	50
動作短絡(kA) AC400V		9	15	25	9	15	25
プロフィール写真
	a	165			165
	b	105			140
	c	90			90
取付イメージ
	d	126			126
	e	35			35
	f	5			5
機械寿命		4000
電気的寿命		2000
電動操作装置(MD)		●
外部回転ハンドル		●
自動引き外し装置		熱磁気
