家庭用ACモジュラーコンタクタ

現在、スマートホームや高出力機器の普及に伴い、家庭用配電システムはアップグレードという課題に直面しています。従来のエアスイッチと固定接触器は単一機能であり、拡張が困難でした。 SPX Electric がカスタマイズした家庭用 AC モジュラー コンタクタが登場しました。これは「スマート ビルディング ブロック」の電気版のようなもので、現在および将来のニーズを満たす家庭用電力コントロール センターを安全かつ柔軟な方法で構築およびカスタマイズできます。

なぜ家庭にモジュラーコンタクタが必要なのでしょうか?

電気自動車の充電ステーションの追加、高出力瞬間湯沸かし器の設置から、家庭用オーディオ/ビデオルームやインテリジェント照明システムの構築に至るまで、家庭の電力消費シーンは進化し​​続けています。在庫のある家庭用ACモジュラーコンタクタを使用すると、コア配線を変更せずに機能モジュールを追加するだけで、回路に新しい制御機能（時間指定充電やシーンリンクなど）を与えることができます。

家庭用ACモジュラーコンタクタは、安全基盤として権威ある認証(CCCなど)に合格したプロ用コンタクタをベースとしており、主回路のオン/オフの絶対的な信頼性を確保しています。ユーザーは、この安全な「シャーシ」上でさまざまな低電圧および微弱電流制御モジュールを個別かつ柔軟に組み合わせることができ、主回路の安全リスクを心配することなく、カスタマイズされた利便性を享受できます。

単純な「電源のオン/オフ」だけでなく、電力計測モジュールやインテリジェント制御モジュールを搭載することで、空調や給湯器などの各回路のエネルギー消費量をリアルタイムに監視し、時間や電気料金、負荷に応じた自動制御を設定することで、真に賢い省エネを実現します。

統合された Wi Fi/Bluetooth 通信。モバイル アプリを通じてリモート制御または HomeKit や Mi Home などのスマート ホーム プラットフォームに接続でき、音声とシーンの連携を実現します。 内蔵クロックとプログラマブル ロジックにより、「ホーム モードでのワンキー完全シャットダウン」や「夜間の不要な電力の自動遮断」などの自動タスクが可能になります。 負荷電流と電圧をリアルタイムに表示し、異常が発生した場合には警報または自動的にトリップし、過負荷や不足電圧などの二次保護を提供します。 従来のスイッチ、表示灯を接続したり、他のデバイスとリンクしたりするための追加の受動接点を提供します。

家庭用 AC モジュラー コンタクタは、標準的な家庭用配電ボックス (PZ30 ボックスなど) の 35 mm DIN レール用に最適化されており、コンパクトなサイズです。クイック接続端子または色分けされた配線ポートを採用し、直感的なグラフィックとテキストの取り付けガイドを備えているため、家庭のアップグレードや専門の電気技師の取り付けプロセスが簡素化されます。

応用

基本ユニットは充電パイルの電力供給を制御し、重畳されたタイミングモジュールはバレー電力期間中に自動的に充電できます。重畳されたパワーモジュールは充電コストを計算できます。

セントラル空調、瞬間式電気温水器、電気暖房機器を制御します。インテリジェント制御モジュールによる遠隔予熱/予冷を実現したり、温度閾値連動スタートストップを設定したりできます。

家庭用ACモジュラーコンタクタは、従来の照明回路や重要なソケット回路のコントロールセンターとして機能し、「外出時のワンクリック完全シャットダウン」と異常な電力消費時の自動電源オフを実現し、安全性と利便性を高めます。

ロジック制御モジュールを使用して、ワンクリックでデバイスを順次起動する「オーディオおよびビデオモード」と、監視デバイスに24時間365日無停電電源を確保する「セキュリティモード」を設定します。

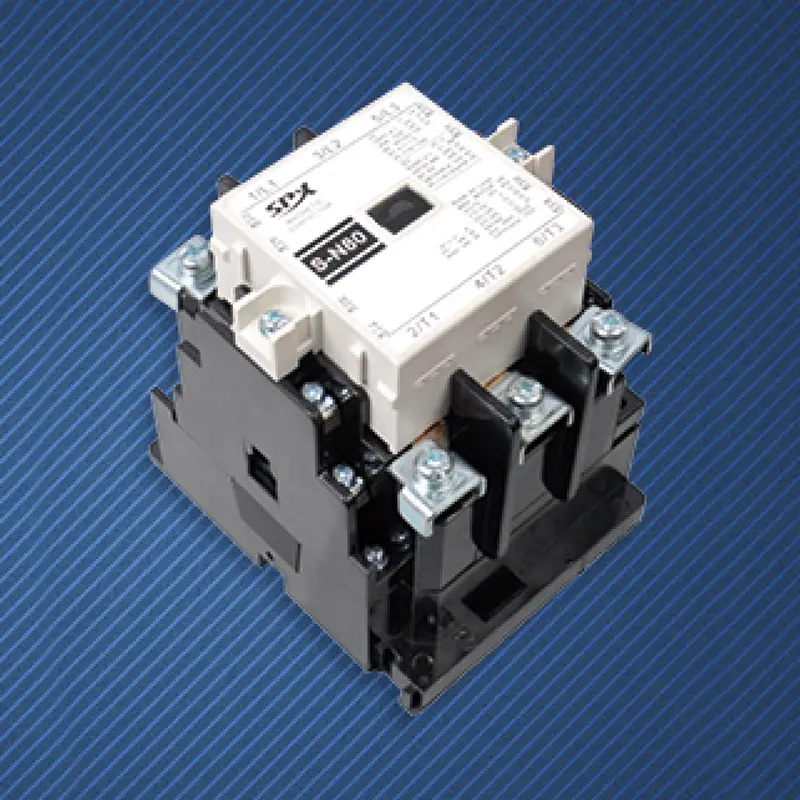

SPX AC コンタクタ スイッチのパラメータ

フレーム(A)			SS-N80
KW/HP(AC-3) 定格電力(AC-3) IEC60947-4		220V	22/30
		380V	45/60
保持電流(AC-3) GB14048.4		220V	85
		380V	85
加熱電流(A)			120
保護絶縁電圧(V)			660
補助接点 AC-15	接触	標準	2NO+2NC
	保持電流(A)	220V	1.6
		380V	0.95
電気寿命			60
機械的寿命			300
外形と取付寸法
			タイプ	L	W	H	C1	C2	ΦD
			SS-N80	100	124	130	110	80	6
