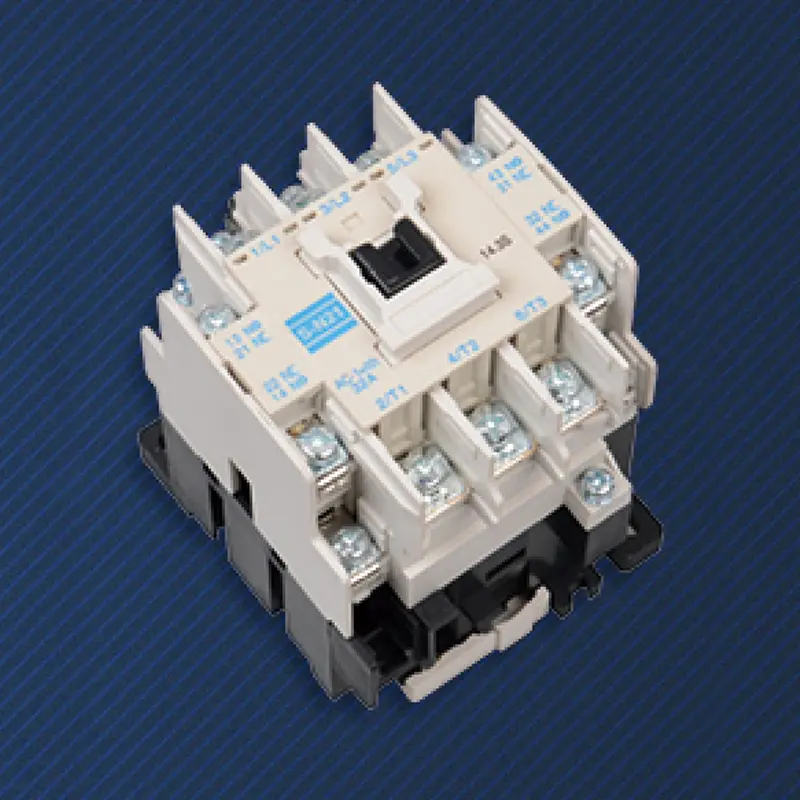

交流電磁接触器

製品説明

SPX Electric 製の高品質 AC 電磁接触器は、すべての自動化制御の物理的な開始点です。 PLC がコマンドを発行した後、AC 電磁接触器は、モーターが実際に回転する前に、弱い制御信号から強力な電気駆動への重要な移行を完了します。これは最も複雑なコンポーネントではありませんが、産業用電力システムにおいて、かけがえのない長年の信頼できる実行者です。
機械接点を電磁力で駆動することにより、制御コイル（低圧側）と主回路（高圧大電流側）の間を完全に電気的に絶縁します。これにより、制御システムに高電圧が入るリスクが根本的に回避され、人員や PLC などの敏感な機器の安全が確保されます。
接点の機械的動作には通常、明瞭に聞こえる「クリック」音が伴い、ほとんどの製品には視覚的な位置インジケーターウィンドウがあり、直接的かつ信頼性の高い物理的状態のフィードバックを提供します。
モーター始動時の電流は定格値の5～8倍に達する場合があります。電磁接触器用に特別に設計された銀ベースの合金接点とその急速な閉動作は、多くの電子スイッチ部品の弱点であるこのような激しい電流サージに耐えることができます。
接点が切断されると、明確な空気絶縁ギャップが形成され、負荷側と電源側は漏れ電流の危険なしに完全に遮断され、厳格な電源オフ保守安全規制を満たします。
AC 電磁接触器の中核となる電磁的および機械的構造は、温度、湿度、塵埃、および特定の電圧変動に対して強い耐性を持っています。過酷な産業環境では、その信頼性は通常、複雑な純粋な電子デバイスよりも優れています。
何百万もの機械的寿命を経た後でも、AC 電磁接触器の磨耗 (接点の浸食など) は予測可能かつ段階的に発生するため、予防保守計画の作成が容易になり、突然の壊滅的な故障を回避できます。

コアコンポーネントがどのように連携するか

1. 電磁システム (駆動源):
コイル: 制御電圧 (24V AC/DC、220V AC など) を受け入れ、電気エネルギーを磁場に変換します。
E型静的鉄心と動的鉄心：コイルに通電すると磁力が発生し、動的鉄心が吸引されます。内蔵の短絡リングは、AC ゼロクロスによって引き起こされる振動とノイズを排除するように特別に設計されており、AC 環境でも静かでスムーズな吸引を保証します。

2. 連絡システム (実行ユニット):
主接点（ノーマルオープン）：溶着に強く接触抵抗が低く、主回路に大電流を流すことができる銀ベースの材料（酸化銀カドミウムなど）で作られています。
補助接点: 主接点と機械的にリンクされており、回路のセルフロック、信号フィードバック、またはインターロックの制御に使用され、通常は柔軟に組み合わせることができるモジュール設計となっています。

3. アーク消火システム (安全ガード):
大電流を遮断すると、接点間に高温のアークが発生します。 AC電磁接触器は、金属格子のアーク消弧カバーの採用により、アークを切断・冷却・迅速に消弧し、接点の侵食を防ぎ、アーク飛散による事故を防止します。

応用

AC 電磁接触器は、すべてのダイレクト オンライン スタート、スター デルタ スタート、およびソフト スターター出力モーター用の標準構成制御アプライアンスです。
AC電磁接触器は、大型の電熱管、工業用オーブン、照明グループなど、頻繁にオン/オフを必要とする負荷の制御に使用されます。
自動転送スイッチ (ATS) のキー実行ユニット: 2 つの電源の切り替え時に電源ラインを物理的に接続または切断する役割を果たします。

クレーン、コンプレッサー、ダイカストマシンなどの設備の主電源回路が断線・断線されます。

SPX 家庭用 AC モジュラーコンタクタのパラメータ

フレーム(A)			SS-N21
KW/HP(AC-3) 定格電力(AC-3) IEC60947-4		220V	5.5/7.5
		380V	11/15
保持電流(AC-3) GB14048.4		220V	22
		380V	22
加熱電流(A)			32
保護絶縁電圧(V)			660
補助接点 AC-15	接触	標準	2NO+2NC
	保持電流 (A)	220V	1.6
		380V	0.95
電気寿命			100
機械的寿命			500
外形と取付寸法
			タイプ	L	W	H	C1	C2	ΦD
			SS-N21	63	81	81	60	54	4.5
