AC コンタクタ スイッチ

単純なオン/オフに「自動化」の魂を与える必要がある場合、SPX Electric のカスタマイズされた AC コンタクタ スイッチは避けられない選択肢になります。これは通常の手動スイッチとは異なり、ボタン、センサー、PLC、またはマイクロプロセッサーからの弱い命令に応答し、数百アンペアの電流を駆動できるインテリジェントな電力実行端末です。その存在により、集中制御、自動連動、遠隔スケジューリングが可能となります。

なぜそれが指揮と権力の間の重要な架け橋となるのでしょうか?

1. 本質：「小さな電流」で「大きな電流」を安全に制御する
AC コンタクタ スイッチの設計の本質は、電磁コイル (ミリアンペア レベルの制御電流) によって生成される磁力にあり、この磁力が機械接点 (数百アンペアの電力電流を流すことができる) を駆動します。この信頼性の高い電気的絶縁により、低電圧制御側の作業員が高精度ロジック デバイスや高電圧電源側の危険から完全に隔離されます。
手動スイッチとサーキットブレーカーには、電流、動作周波数、安全性の点で物理的な制限があります。コンタクタ スイッチは、高周波、大電流、および遠隔のオン/オフ タスク向けに設計されており、制御ロジックと強力な負荷の間のギャップを埋めます。

2. 機能：「ポイント制御」から「システム制御」へのハブ
制御室または PLC の出力ポイントに設置された小さなボタンは、コンタクタを介して遠隔作業場にある大型機器を制御し、集中化および拡張された制御権限を実現します。
AC コンタクタ スイッチの常開/常閉補助接点の柔軟な配線により、セルフロック、インターロック、逐次始動などの古典的な電気ロジックを簡単に実現でき、複雑な安全制御回路のハードウェア基盤を形成できます。

システムコンポーネントのインターフェース機能として:
コイル端子は標準化された制御電圧 (DC24V、AC220V など) を受け入れ、さまざまなコントローラー (PLC、リレー、タイマー) とシームレスに統合するための世界共通の「言語」になります。
補助接点は、スイッチ本体のリアルタイムの物理状態フィードバック (オンまたはオフ) を提供し、これを表示灯、コントローラー、または上部監視システムに送り返して制御ループを形成できます。

応用

在庫のACコンタクタスイッチは、PLCの「手足」として、コンベアモーター、油圧ステーションモーター、機械式手動電源などの起動と停止を直接制御し、生産リズムを直接実行します。

配電キャビネットでは、複数のウォーターポンプ、ファン、コンプレッサー、その他の機器の集中遠隔制御または自動制御を実現でき、過負荷保護装置 (サーマルリレー) を簡単に統合してモータースターターを形成できます。

大型外気ユニット、冷却塔、照明回路などの電源をタイムプログラムやセンサー信号に応じて自動制御し、省エネとインテリジェント管理を実現します。

安全回路では、AC コンタクタ スイッチが重要なアクチュエータとして機能し、非常停止ボタンが押されたとき、または安全ドアが開いたときに機器の電源を即座に遮断し、最高レベルの安全シャットダウン保護を提供します。

選択キー

正しい AC コンタクタ スイッチを選択するには、そのアプリケーション パラメータを「スイッチ」として正確に一致させる必要があります。

制御電圧と電源電圧: コイル電圧は制御電源と一致する必要があります。主接点の定格電圧は線間電圧を下回ってはなりません。

動作周波数:頻繁に起動停止動作を行う場合(ジョグやサーボアプリケーションなど)、より高い定格電流または特別に校正された高い動作周波数を備えたモデルを選択する必要があります。

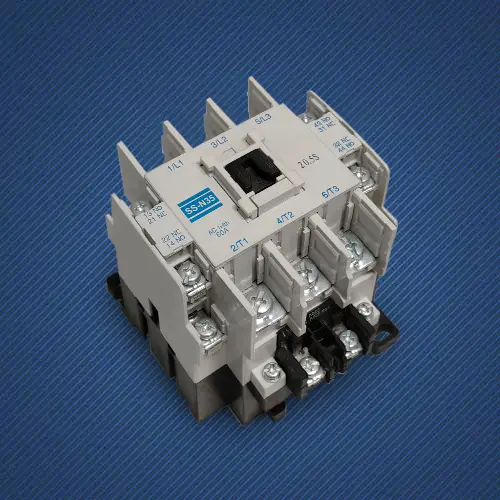

SPX AC コンタクタ スイッチのパラメータ

フレーム(A)			SS-N35
KW/HP(AC-3) 定格電力(AC-3) IEC60947-4		220V	11/15
		380V	18.5/25
保持電流(AC-3) GB14048.4		220V	42
		380V	44
加熱電流(A)			60
保護絶縁電圧(V)			660
補助接点 AC-15	接触	標準	2NO+2NC
	保持電流(A)	220V	1.6
		380V	0.95
電気寿命			80
機械的寿命			500
外形と取付寸法
			タイプ	L	W	H	C1	C2	ΦD
			SS-N35	75	89	91	58	54	4.5
