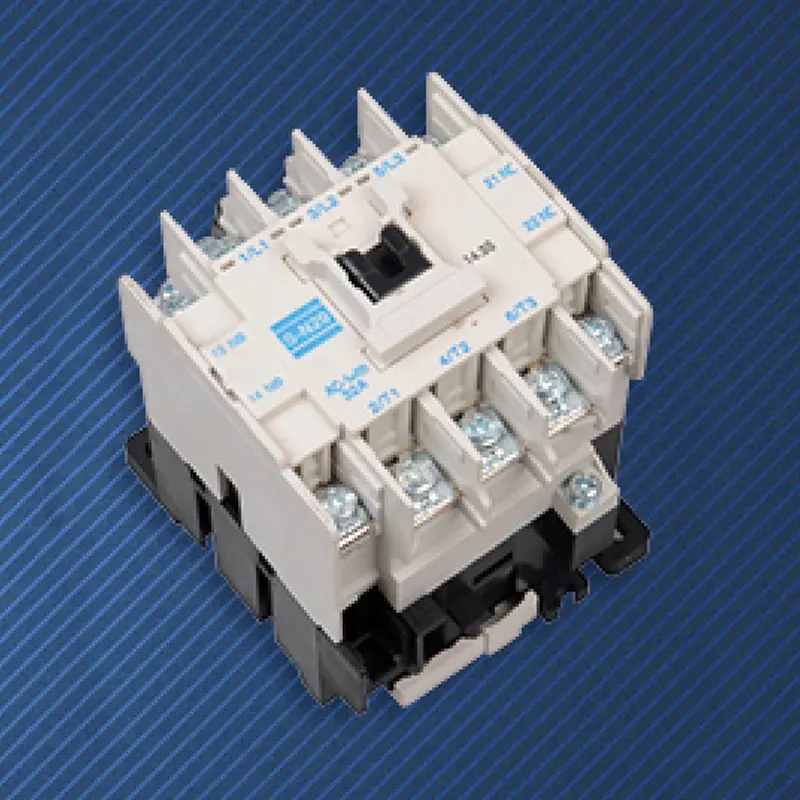

AC コンタクタ DIN レール マウント

面倒な配線や時間のかかる固定に別れを告げましょう。 SPX Electric の耐久性のある AC コンタクタ DIN レール マウントが標準化された DIN レールに適合すると、単一のデバイスから工業化された系統的な電気設備システムの一部にアップグレードされます。当社が提供するレール取り付け型 AC コンタクタの価値は、信頼性の高い電流スイッチングをはるかに超えて、キャビネットのスペース レイアウトとワークフローを究極の利便性で再構築する方法にもあります。

アドバンテージ

測定、穴あけ、タップ加工は必要ありません。 AC コンタクタ DIN レール マウントの背面バックルを標準の 35 mm DIN レールに合わせ、軽く押してしっかりとロックするだけで、デバイスの取り付けにかかる時間は数秒で測定されます。
レールに取り付けられたすべてのコンポーネント (サーキットブレーカー、リレー、端子台など) は同じ基準線を共有するため、自然に水平および垂直の規則的なレイアウトが形成され、美観が向上し、手動による穴あけの位置ずれによって引き起こされる取り付けの歪みが完全に排除されます。
このデバイスはガイド レール上で簡単にスライドでき、配線の前後でいつでも相対位置を調整できるため、スロットの計画と配線に最大限の柔軟性が得られます。
AC コンタクタ DIN レール マウントを交換または拡張する必要がある場合は、ドライバーを使用してバックルを緩め、古い部品を取り外し、新しい部品と交換するだけです。システムの拡張や障害復旧が早くなり、隣接するシステムに影響を与えません。
デバイス。 ガイドレール設置は平面設置に比べ、キャビネット内の貴重な3次元空間を最大限に活用し、キャビネットの奥行き方向に多層かつ高密度にレイアウトできます。
パネル穴加工にかかる時間と材料費が節約され、設置工具の必要性が減り、後のメンテナンスや改修にかかる人件費が大幅に削減されます。

製品設計と設置分析

AC コンタクタ DIN レール マウントは、国際的に認められた TH35-7.5 または TH35-15 DIN レール規格に厳密に従っており、市場の大部分の電気キャビネットおよびアクセサリとのシームレスな互換性を保証します。 背面には高靭性エンジニアリングプラスチック製の弾性バックルを採用し、安定したロック力と簡単な工具操作で素早いリリースが可能です。
すべての電源端子と制御端子は前面に明確にラベル付けされており、同じ方向からの迅速かつ正確な配線作業が可能です。
配線端子の設計を最適化し、冷間プレスコネクタを使用したケーブルを使用する場合でも、ドライバーの操作に十分なスペースを確保しました。
上部または側面には、識別プレートを挿入または書き込むためのエリアが設計されており、回路の番号付けや機能ラベルの貼り付けが容易になります。

コアアプリケーション分野

ACコンタクタDinレールマウントは、モータ、ヒータ、ソレノイドバルブなどのアクチュエータの駆動核として、PLC、サーキットブレーカ、スイッチ電源などと同じレール上に並べて設置され、標準化された制御システムの心臓部を形成します。
ローカル負荷を直接駆動するコンタクタを内蔵したコンパクトなレールタイプ接続箱を遠隔制御が必要な機器の隣に設置し、分散制御と配線の簡素化を実現します。
AC コンタクタ Din レール マウントは、照明制御、ファン コイル制御、ウォーター ポンプ制御およびその他のシナリオに使用され、配電室またはオンサイト制御ボックスでの標準化された構築と集中管理を容易にします。
機械装置メーカーに「プラグ アンド プレイ」電子制御モジュール基盤を提供し、装置キャビネットの組み立てと試運転サイクルを大幅に短縮します。

SPX 家庭用 AC モジュラーコンタクタのパラメータ

フレーム(A)			SS-N20
KW/HP(AC-3) 定格電力(AC-3) IEC60947-4		220V	5.5/7.5
		380V	11/15
保持電流(AC-3) GB14048.4		220V	22
		380V	22
加熱電流(A)			32
保護絶縁電圧(V)			660
補助接点 AC-15	接触	標準	1NO+1NC
	保持電流 (A)	220V	1.6
		380V	0.95
電気寿命			100
機械的寿命			500

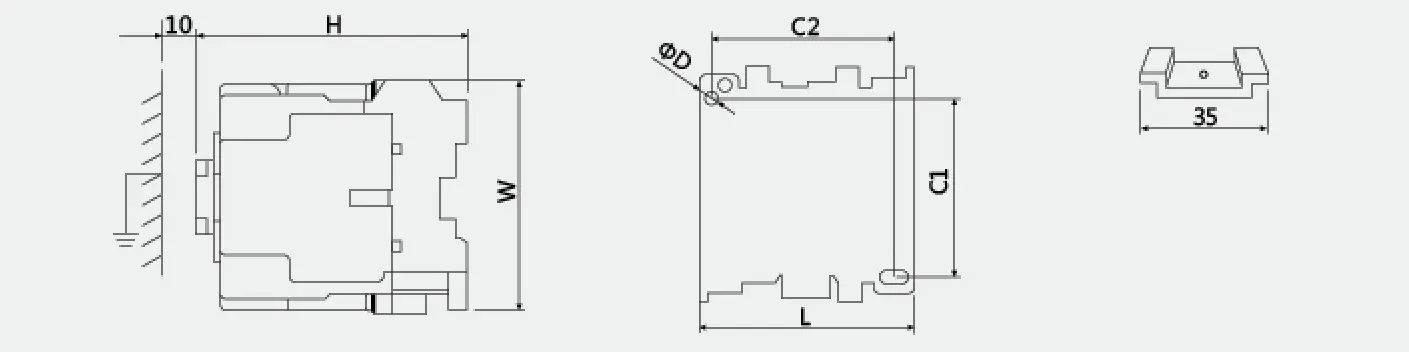

外形と取付寸法
			タイプ	L	W	H	C1	C2	ΦD
			SS-N20	63	81	81	60	54	4.5
