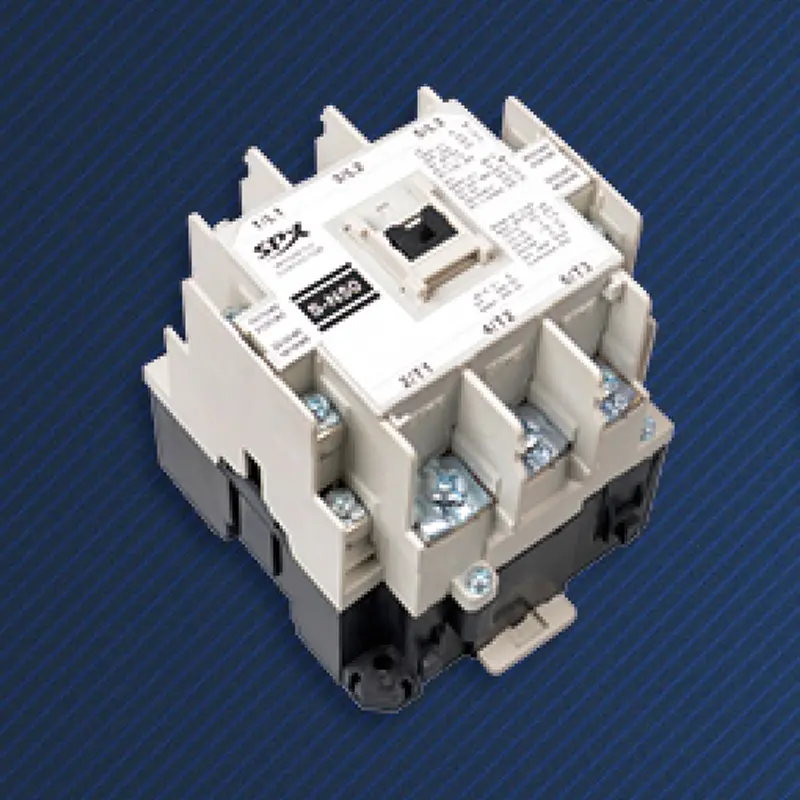

380V AC コンタクタ

産業用電力の世界では、380V 三相電気が流れる血液であり、この電圧に最適化された SPX Electric の耐久性のある 380V AC コンタクタは、血流を正確に制御する心臓弁です。高電圧レベルでの「ディレーティング」のための単なる汎用モデルではなく、真に 380V システム用に設計されたコンタクタを選択することは、より高い互換性、より優れたパフォーマンス、より長い寿命の遺伝子をデバイスに埋め込むことを意味します。

コイル、鉄心、反力スプリングは380V電圧での吸引特性に最適化されており、定格電圧の±10％の変動範囲内で確実な吸引・放出を保証し、電圧適応不良による騒音、振動、吸引力の低下を回避します。

内部通電部間の電気的空間距離と沿面距離は、380V の電圧レベルに必要な絶縁レベルに従って厳密に設計および製造されており、湿気や粉塵の多い環境でも長期にわたる絶縁安定性を確保するために、正確で過剰でない安全性が保証されています。

産業用電力網では、動作上の過電圧や過渡的なサージが発生することがよくあります。 380V 専用コンタクタのアーク消弧システムと絶縁材は、このような衝撃に効果的に耐えることができ、故障やアーク再点火のリスクを軽減します。

工業現場でのモーターの始動停止、インチング、逆転ブレーキなどの高動作周波数 (AC-3、AC-4 カテゴリ) の作業条件では、電気的および機械的寿命インジケーターが 380 V での実際の負荷条件に直接対応します。主要な性能パラメータ:

定格絶縁電圧 (Ui): 通常 690V 以上で、380V の動作電圧に対して十分な安全冗長性を提供します。定格動作電流 (Ie): 380V 電圧での制御負荷 (モーター電源など) に対応する電流値に基づいて選択する必要があります。たとえば、22kW 三相モーターの定格電流が 380V で約 42A の場合、定格 45A 以上のコンタクタを選択する必要があります。 使用カテゴリー：AC-3（かご型モータ始動停止）が最も一般的な規格です。頻繁なインチングやリバースブレーキに使用する場合は、AC-4カテゴリーに応じて容量を選択または低減する必要があります。

選択および申請ガイド:

応用分野:
在庫の 380V AC コンタクタは、工作機械、ポンプ、ファン、コンプレッサー、コンベア、生産ライン機械のすべての三相モーターの制御に適しています。380V AC コンタクタは、モーター コントロール センター (MCC)、配電パネル、およびコンデンサ補償キャビネットの標準コンポーネントとして機能します。
中央空調装置、冷却水ポンプ、エレベーター牽引機、消火ポンプの電力制御。
上水道、下水処理、港湾昇降装置などの電源スイッチ。

SPX AC電磁接触器パラメータ

フレーム(A)			SS-T20
KW/HP(AC-3) 定格電力(AC-3) IEC60947-4		220V	3.7
		380V	7.5
保持電流(AC-3) GB14048.4		220V	18
		380V	18
加熱電流(A)			32
保護絶縁電圧(V)			660
補助接点 AC-15	接触	標準	1NO+1NC
	保持電流 (A)	220V	1.6
		380V	0.95
電気寿命			100
機械的寿命			500
外形と取付寸法
			タイプ	L	W	H	C1	C2	ΦD
			SS-T20	44	75	78	60	30/35	4.2
