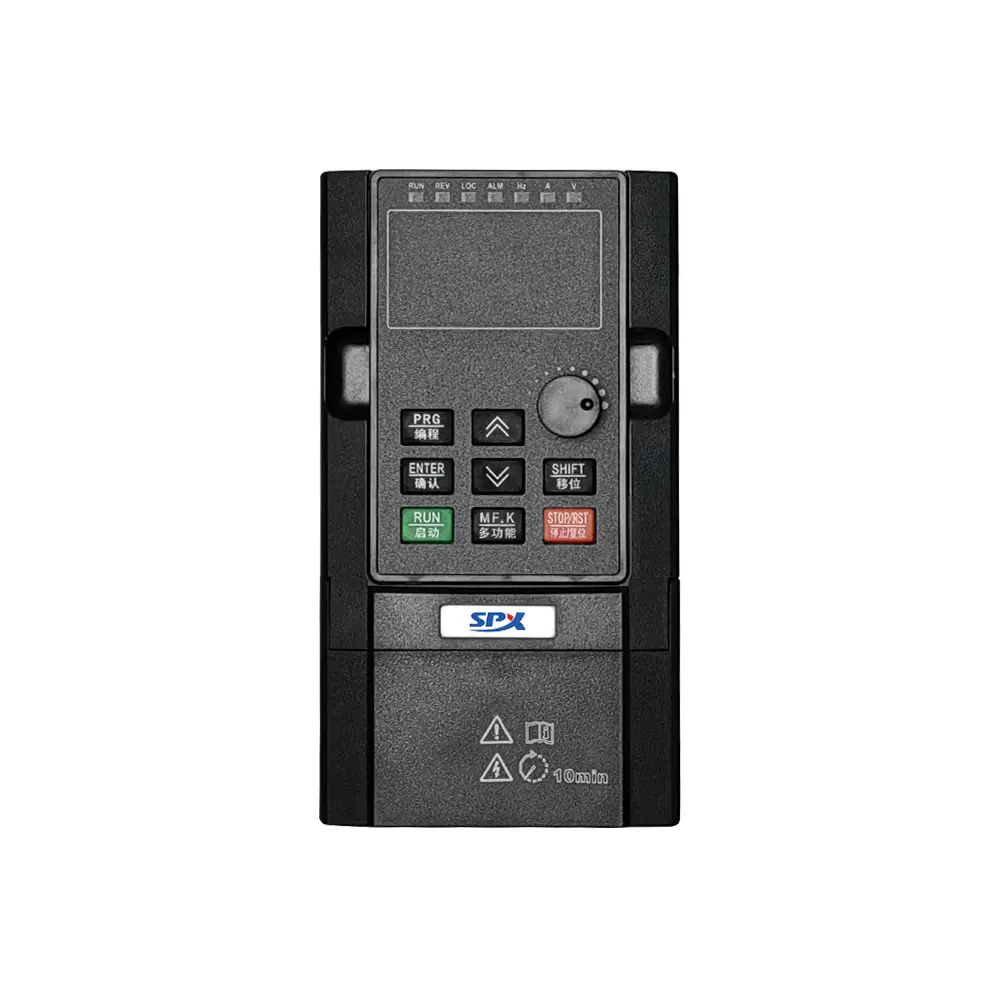

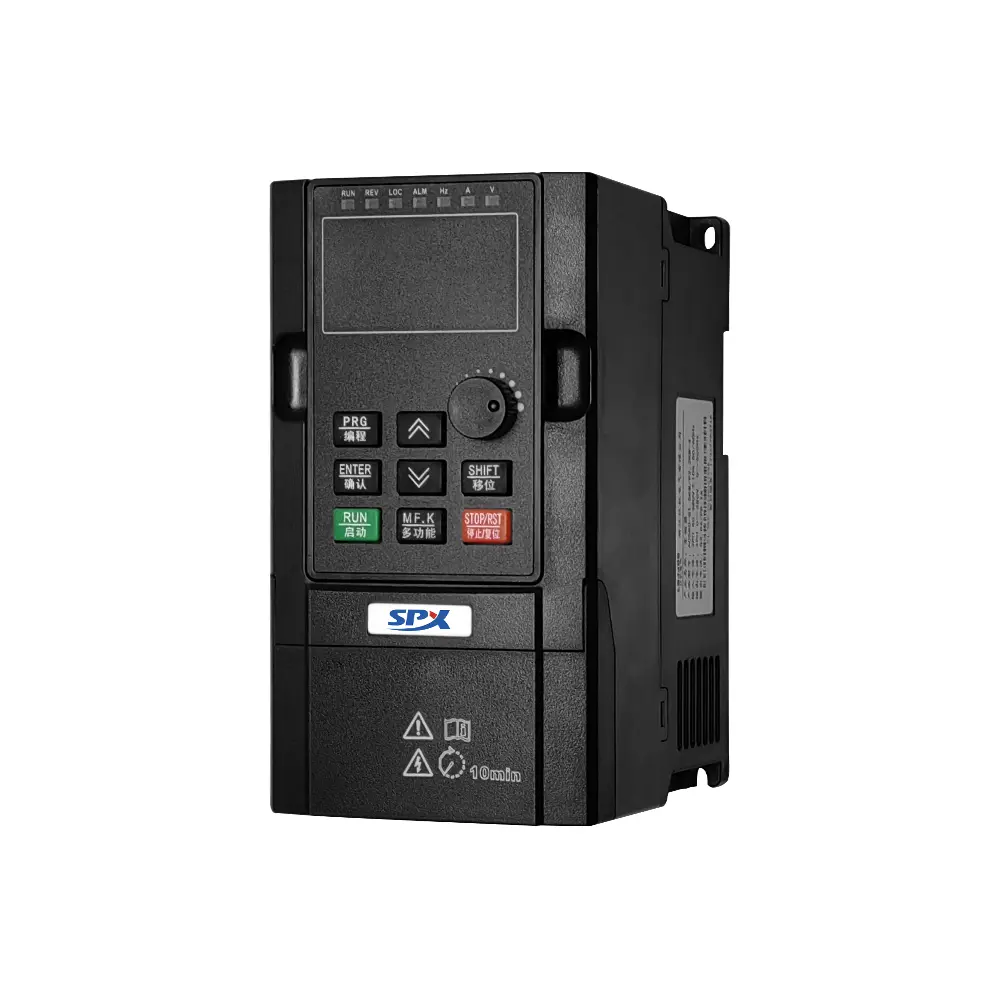

DC VFD 周波数コンバータ

SPX カスタマイズされた DC VFD 周波数コンバーターは、周波数コンバーターのフロントエンドにある従来の整流器ユニットを廃止し、DC バスと直接通信し、安定した DC 電力をモーターに必要な調整可能な AC 電力にワンステップで効率的に変換します。エネルギー構造が分散型および直流型に進化する時代において、太陽電池アレイ、バッテリーエネルギー貯蔵、燃料電池などによって生成されるネイティブ直流は、AC負荷に電力を供給する際に、非効率な「AC-DC-AC」変換を複数回行う必要があることがよくあります。これはコンポーネントの簡素化だけでなく、システムのエネルギー効率の飛躍的な向上とアーキテクチャの革新でもあります。

従来の周波数コンバータの入力整流および力率補正回路を排除することにより、エネルギー変換プロセスが削減され、システム全体の効率が一般に 2% ～ 5% 改善され、特に利点がより明らかな部分負荷下で顕著になります。

簡素化されたトポロジ構造により、通常、同じ電力レベルの同じ仕様の AC 入力周波数コンバータよりも体積と重量が小さくなります。卸売 DC VFD 周波数コンバータは、限られたスペースの DC キャビネットへの統合設置に適しています。

200 ～ 400Vdc、500 ～ 800VDC などの一般的な DC 電圧レベルに適応するように設計されており、太陽光発電ストリング、バッテリー パック、または DC 配電バスバーに直接接続できます。

モーターが発電状態にあるとき（重量物の降下時や設備の緊急停止時など）、回生エネルギーを効率よくDCバスにフィードバックして他の負荷で使用したり、バッテリーに蓄えたりすることで、内部循環を実現し、DCネットワークのエネルギーを最大限に活用します。

DC バスから完​​全に電力供給されるため、高品質 DC VFD 周波数コンバータは、AC 電力網からの電圧変動、周波数フリッカー、高調波汚染の影響を受けることなく動作し、非常に純粋で安定した電力をモーターに供給するため、電力品質に対する非常に高い要件が求められる精密機器に特に適しています。

DC マイクログリッドでは、上流の DC 回路ブレーカーやヒューズを選択的に保護して連携することが容易になり、システム保護アーキテクチャが簡素化されます。

コアトポロジ:

DC 入力の正および負のバスバー → DC サポート コンデンサ → インテリジェント インバータ ユニット (IGBT/SiC ベース) → モーターへの三相 AC 電力のフィルター出力。 従来の周波数コンバータとの比較: AC 入力 → 整流器ブリッジ → DC バス コンデンサ → インバータ ブリッジ → 出力。

応用

太陽光発電 DC 結合器ボックスまたはエネルギー貯蔵バッテリーを直接接続して、給水ポンプやファンなどの負荷を駆動し、効率的なオフグリッドまたはグリッド接続システムを構築します。
DC VFD 周波数コンバータは、電気自動車の電気駆動テストベンチに使用され、DC 電源を使用してバッテリー出力を直接シミュレートし、モーター コントローラーの性能をテストします。
380V 以上の電圧の DC バスバーを使用する船舶、データセンター、半導体工場では、DC VFD 周波数コンバーターがさまざまな補助電源装置 (エアコンプレッサー、冷却ポンプ) に電力を供給します。
マイニングトラックや電気工作機械の直流電源システムでは、油圧ポンプやファンなどが駆動されます。

G1.5KW技術データ
