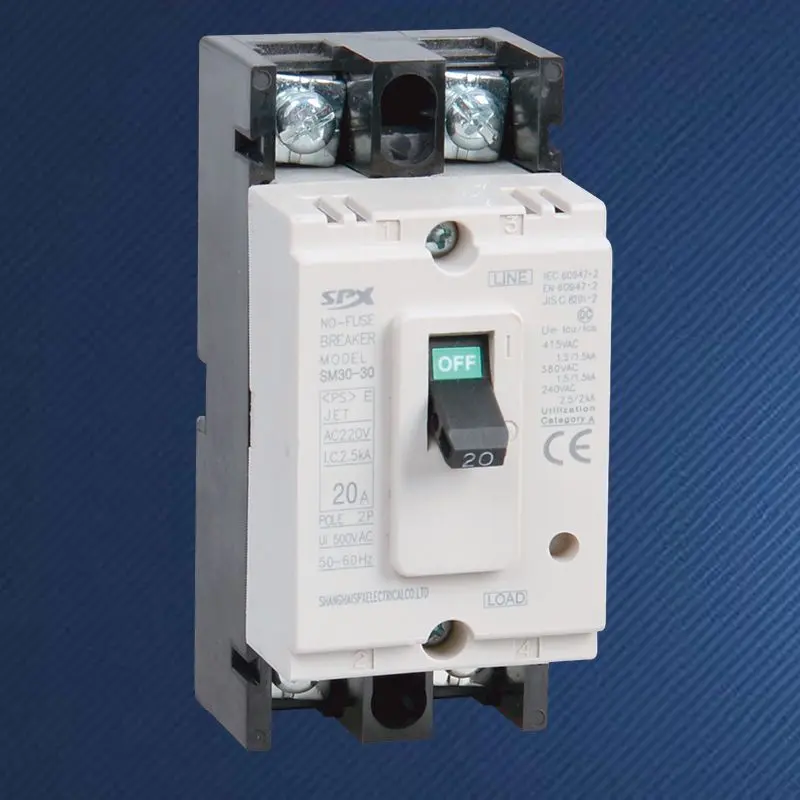

2P 30A 配線用遮断器

現代の電気システムでは、安全性は妥協できない基礎です。 SPX 耐久性のある 2P 30A モールド ケース サーキット ブレーカーは、静かで忠実な「安全ガード」です。回路の活線と中性線 (または二相線) を同時に監視します。異常電流が発生した場合、ミリ秒以内に正確に動作し、障害のある回路を自動的に遮断します。従来のヒューズの保護機能とスイッチ操作の利便性を統合し、より安全でインテリジェントで再利用可能なライン保護ツールを提供します。

アドバンテージ

高品質 2P 30A モールド ケース サーキット ブレーカーの内蔵バイメタル ストリップは、逆時間過負荷保護を提供します。ラインの過負荷など、定格値をわずかに超える電流が長時間続くと、切断が遅れます。電磁コイルは瞬間的な短絡保護を提供し、突然の非常に大きな短絡電流に遭遇した場合、非常に迅速な応答で 1 パーセント以内に瞬時にトリップします。

「ON」と「OFF」の位置がわかりやすく、ハンドル操作もスムーズです。障害が発生すると、ハンドルは中央の位置になり、直感的な障害表示が提供されるため、迅速なトラブルシューティングが可能になります。
安定した配線と設置: ネジプレスワイヤ端子を使用し、大電流接続はしっかりしていて信頼性があります。標準化されたモジュラー設計により、35mm ユニバーサル レールに簡単に設置でき、他の電気コンポーネントとすっきりと配置できます。
2 極設計は、標準的な単極サーキット ブレーカーの幅のわずか約 2 倍でありながら、完全な遮断保護を提供します。 CE 認定の 2P 30A モールドケースサーキットブレーカーは、小型配電ボックスおよび細分化回路用のオプションです
保護。
交換が必要なヒューズと比較して、2P 30A ノーヒューズサーキットブレーカは手動でリセットしてトラブルシューティング後に再利用できるため、長期使用コストが低くなり、メンテナンスが容易になります。

SPX SM30-30 シリーズノーヒューズ遮断器 MCCB パラメータ

フレーム(A)		SM30-30(NF-CW)				動作特性
定格電流 (A)		(2)、3、(3.2)、5、10、15、20、30
定格電圧(V)		AC400V
定格絶縁電圧(V)		AC500V
極数		2		3
制限された遮断能力		C	S	C	S
短絡遮断容量(kA) AC400V		1.5	1.5	1.5	1.5
動作短絡(kA) AC400V		1	1	1	1
プロフィール写真
	a	96		96
	b	45		67
	c	64		64
取付イメージ
	d	84.5		84.5
	e	/		24
	f	5		5
機械寿命		7000
電気的寿命		4000
電動操作装置(MD)
外部回転ハンドル
自動引き外し装置		熱磁気

正面図
